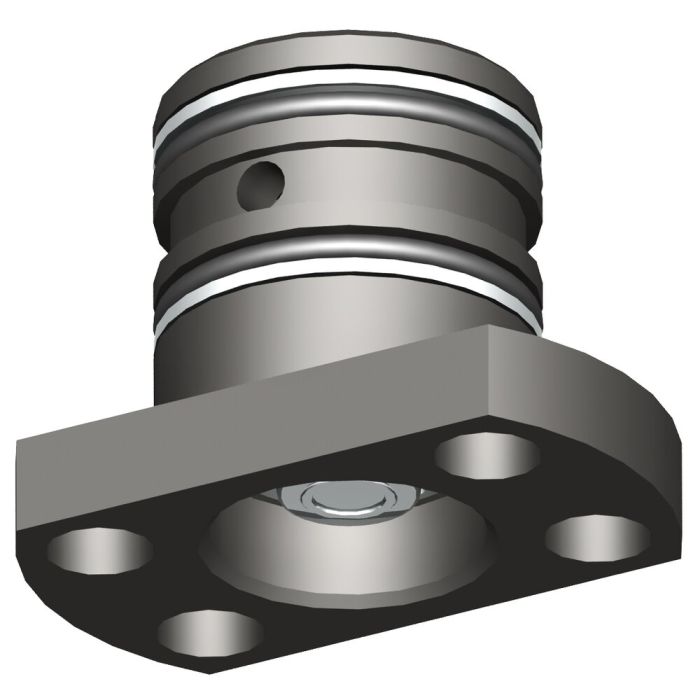

Adaptateur d'embout de coupleur

Utilisation:
L'embout d'accouplement de l'adaptateur est la contre-pièce du mécanisme d'accouplement et elle est placée dans la palette de changement dans laquelle se trouvent également les tirettes de serrage. Les accouplements servent au transport sans pertes de fluides ou de gaz et ils sont adaptés à la hauteur du module de serrage à intégrer.

Remarque:
Les boîtiers des deux parties doivent être pré-centrés environ 2 à 3 mm avant la portée frontale d'étanchéité. La forme adaptée de l'embout permet un pré-centrage avec le mécanisme, compatible avec l'étanchéité des coupleurs. Le raccordement hydraulque est réalisé soit par montage type cartouche, soit par un raccord extérieur. La tolérance de positionnement radial (+/- 0,2 mm) ne doit pas être dépassée. Les accouplements ne sont possibles qu'en l'absence de pression. L'effort d'accouplement dû à la pression hydraulique, suivant la formule F [N] = 15,4 x p [bars], entre embout et mécanisme d'accouplement doit être pris en compte.
