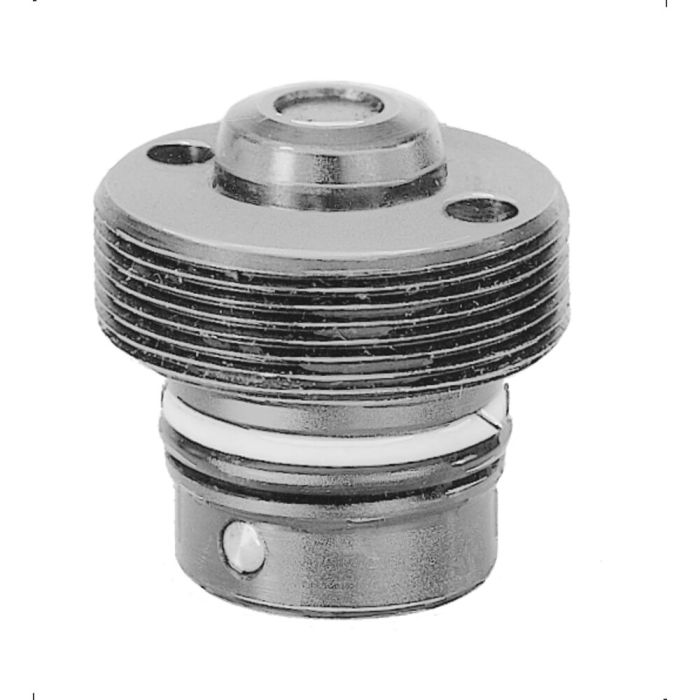

Elément de coupleur à visser - Embout
Pression de service maxi 400 bars
N° de commande
430058
Utilisation:
Les accouplements servent à la connexion rapide des circuits hydrauliques et pneumatiques.
Remarque:
Le mécanisme d'accouplement et les embouts d'accouplement doivent être pré-centrés environ 2 à 3 mm avant la portée frontale d'étanchéité. La tolérance de positionnement radial (+/- 0,2 mm) ne doit pas être dépassée. Les accouplements ne sont possibles qu'en l'absence de pression. L'effort d'accouplement dû à la pression hydraulique, suivant la formule F [N] = 15,4 x p [bars], entre embout et mécanisme d'accouplement doit être pris en compte.
| N° de commande | 430058 |
|---|---|
| Type de produit | Modules de serrage à intégrer, Modules de serrage à poser, Stations de serrage |
| Mode de fonctionnement | Pneumatique, Hydraulique |
| Taille du module de serrage | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Adaptateur de mécanisme de coupleur Nr. 424002 Adapté aux module de serrage à intégrer l'article n° 6151HA / 6151L, modèle 20
