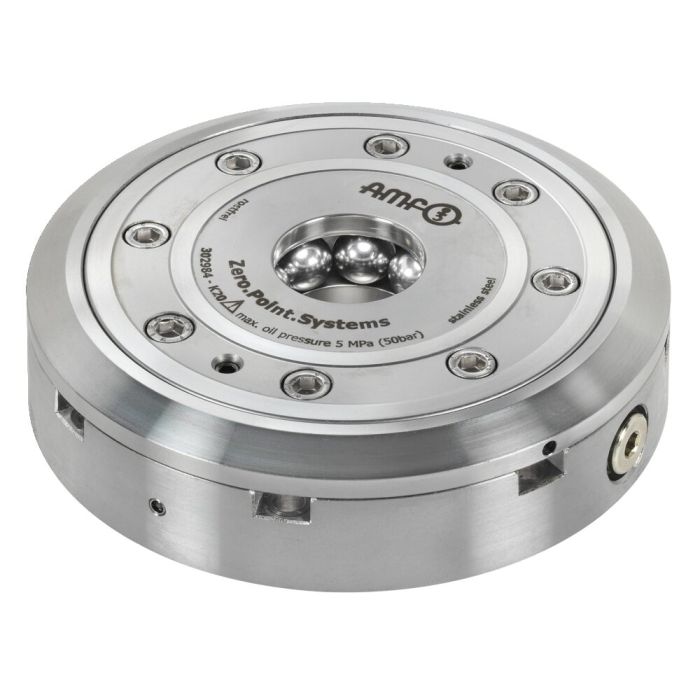

Module de serrage à intégrer, avec flasque

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.

Remarque:
La version avec flasque permet une intégration simplifiée dans les plaques de base. Celle-ci est positionnée avec précision grâce à la fonction de centrage. Le module de serrage peut être alimenté, soit par des trous forés et joints toriques, ou par des trous taraudés et raccords extérieurs.
Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de deux orifices d'alimentation: 1x ouverture hydr. (1) / 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)

* Veuillez respecter la notice de montage.
