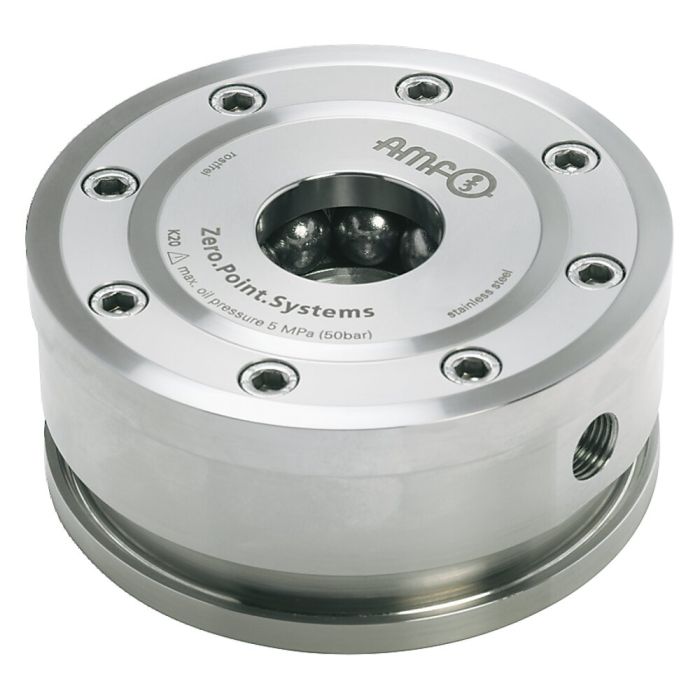

Module de serrage à poser
Utilisation:
Système de bridage du point zéro, en association avec les brides à crochet 6370ZB, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à poser se caractérise par des forces de maintien et de traction élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
Le module de serrage avec soufflage intérieur et contrôle d'appui est doté de deux orifices d'alimentation: 1x ouverture hydr. (1) / 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
- Boîtier seul
| N° de commande | 302877 |
|---|---|
| Type de produit | Modules de serrage à poser |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 40 |
| Force de maintien [kN] | 105 |
| Force de traction [kN] | 40 |
| Requête d’automatisation | Contrôle d’appui |
