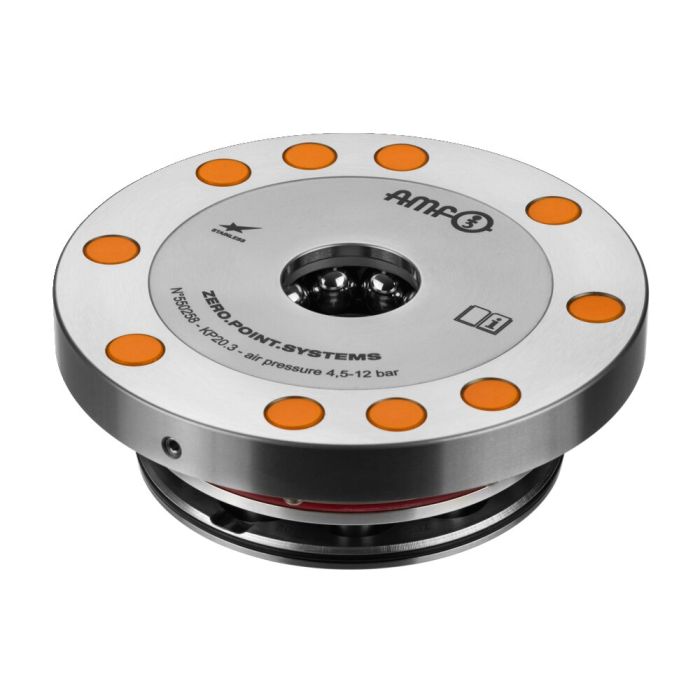

Module de serrage à intégrer pour solutions d'automatisation
Description:
Soufflage central, contrôle d'appui et contrôle d'ouverture et de verrouillage.
Utilisation:
Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Contrôle de verrouillage : pression de retenue en cas de module de serrage verrouillé, débit avec module de serrage ouvert.
Contrôle d’ouverture : pression de retenue en cas de module de serrage ouvert, débit avec module de serrage verrouillé. Contrôle d’appui via la fonction de soufflage : pression de retenue en cas de palette de changement installée.
Le module de serrage à intégrer s’ouvre pneumatiquement et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression).
Le module de serrage possède cinq raccords :
1 = ouverture pneum.
3 = soufflage pneum.
4 = contrôle d’ouverture pneum. en entrée
5 = purge
8 = contrôle de verrouillage pneum. en entrée
* Veuillez respecter la notice de montage.
Sur demande:
- Plan d'intégration
| N° de commande | 550258 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 20 |
| Force de maintien [kN] | 55 |
| Force de traction [kN] | 17 |
| Requête d’automatisation | Contrôle de verrouillage, Contrôle d’ouverture, Contrôle d’appui |
