Élément de structure BP10, BP10.3 et BP20, pneumatique

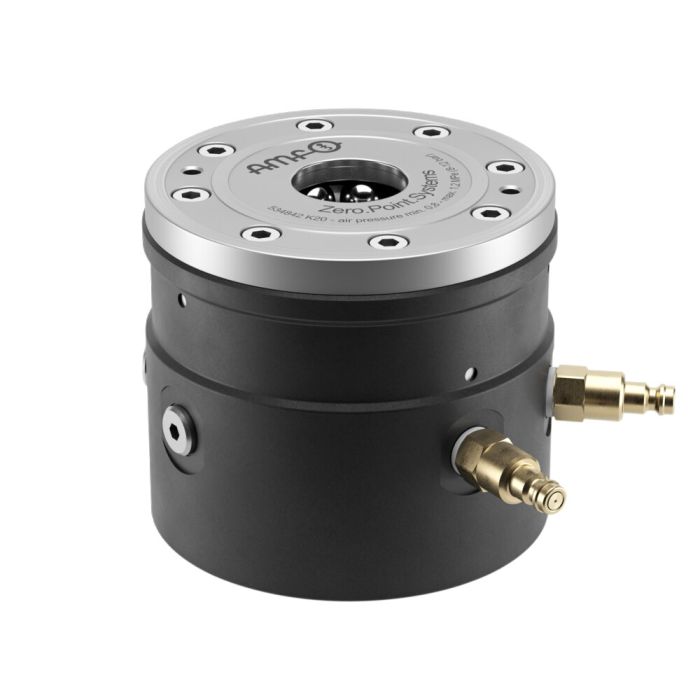

Modèle BP20

N° de commande

534842

Variantes de produits

N° de commande	Modèle	Force de traction jusqu'à [kN]	Force de maintien* [kN]	Poids [kg]
534537	BP10.3	10	14	7,71
534842	BP20	17	35	7,2
534925	BP10	8	14	2,72

N° de commande	ØB1	ØD	ØD1 0/+0,01	ØD2 F7	ØDN	E	H ±0,01	H1	S1
534537	13,5	114	25	16	22	11,25	100	40	5,5
534842	13,5	114	25	16	32	11,25	100	40	5,5
534925	9	80	-	15	22	5	80	35	-

Détails

Utilisation:
L'élément de structure est utilisé pour brider directement des pièces usinées ou des dispositifs avec une précision de répétabilité satisfaisante sur le module de serrage pneumatique BP10, BP10.3 et BP20, à l'aide de tirettes de serrage.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de serrage différentes sur la table de la machine.

Remarque:
Références des douilles de centrage
- Ø 15 mm: 535732
- Ø 16 mm: 78006
L'accouplement rapide pneum., le connecteur ainsi que la vis de fixation sont fournis.

* Veuillez respecter la notice de montage.

Le module de serrage a deux raccords :
BP10 / BP20 :
1 = ouverture pneum.
2 = resserrage pneum. (Turbo)
BP10.3 :
1 = ouverture pneum.
5 = purge

Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.

Spécifications techniques

Plus d’information
N° de commande	534842
Type de produit	Système de bridage du point zéro modulaire
Mode de fonctionnement	Pneumatique
Taille du module de serrage	20
Force de maintien [kN]	35
Force de traction [kN]	17
