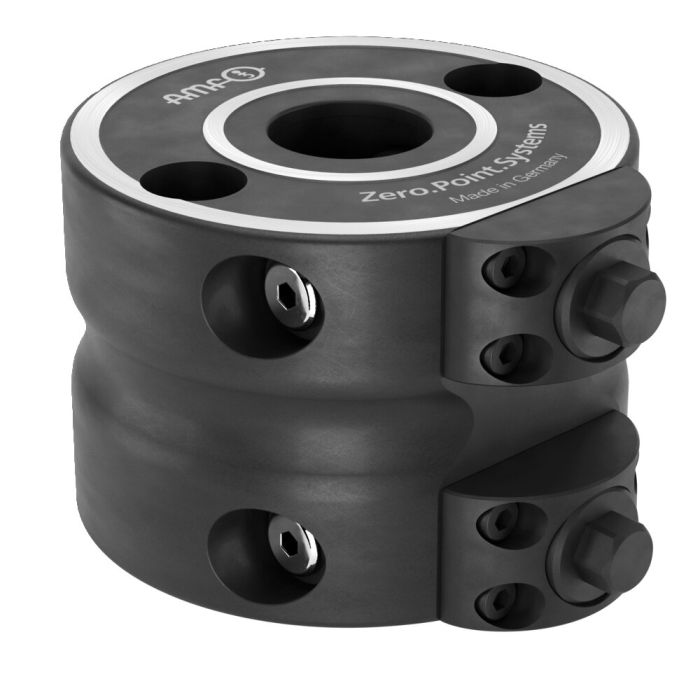

Module de serrage double, mécanique

Utilisation:
« Module de serrage double » mécanique pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Particulièrement adapté à la structure modulaire de solutions de serrage à l'aide d'un système de serrage du point zéro.

Remarque:
Ce système de bridage regroupe deux systèmes de bridage du point zéro séparés à commande mécanique.
En association avec la tirette de serrage pour rainures en T, ce module de serrage est fixé facilement et rapidement sur la table de machine avec rainures de serrage. Sur la partie supérieure, d’autres adaptateurs de hauteur, pièces à usiner ou outils peuvent être fixés à l’aide des tirettes de serrage.

Tirette de serrage : selon le cas d’application, la version de tirette de serrage à point zéro, à lame ou avec jeu (sans marquage des couleurs) peut être utilisée. Le module de serrage BM10 peut uniquement être utilisé avec la tirette de serrage taille 10 en modèle M8, et le module de serrage BM20 uniquement avec la tirette de serrage taille 20 en modèle M12.

Les vis de fixation sont comprises dans la livraison.

Ce module de serrage peut être utilisé pour des températures ambiantes allant jusqu’à max. 200 °C.
* Veuillez respecter la notice de montage.
