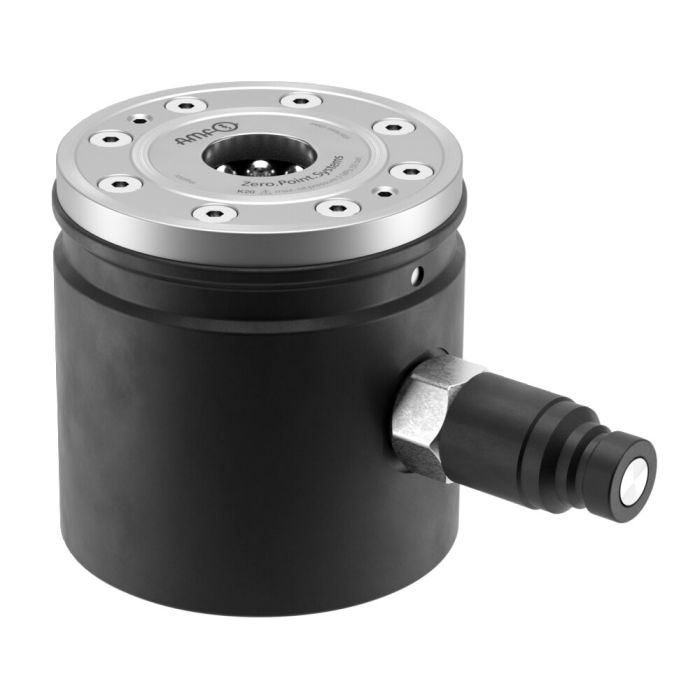

Élément de structure BH10 et BH20, hydraulique
Utilisation:
L'élément de structure est utilisé pour brider directement des pièces usinées ou des dispositifs avec une précision de répétabilité satisfaisante sur le module de serrage hydraulique BH10 ou BH20, à l'aide de tirettes de serrage.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de serrage différentes sur la table de la machine.
Remarque:
Références des douilles de centrage
- Ø 15 mm: 535732
- Ø 16 mm: 78006
L'accouplement rapide hydr., le connecteur ainsi que la vis de fixation sont fournis.
* Veuillez respecter la notice de montage.
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
| N° de commande | 534883 |
|---|---|
| Type de produit | Système de bridage du point zéro modulaire |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 14 |
| Force de traction [kN] | 10 |
