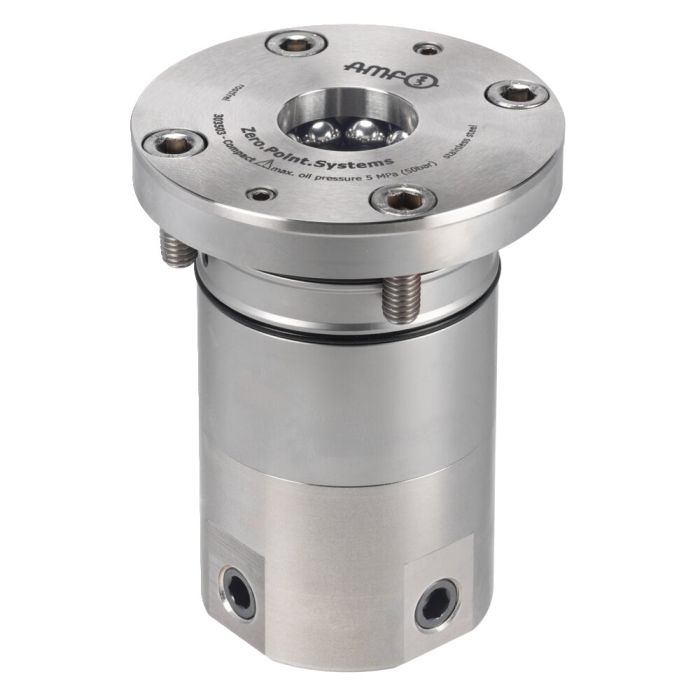

Piston compact
Déverrouillage hydraulique, modèle KH10
N° de commande
303503
Utilisation:
Équiper les équerres et les cubes modulaires. Utilisable également sur des paroies minces.
Remarque:
Le modèle standard comprend 6 possibilités de raccordement. 4 raccords sont disposés sur le côté de la surface d’enveloppe à 90°. Des joints sur le diamètre extérieur permettent le raccordement via un perçage profond dans la plaque de base. Il existe également une possibilité de raccordement dans le fond du vérin compact.
* Veuillez respecter la notice de montage.
Sur demande:
- Plan d'intégration
| N° de commande | 303503 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 1.3 |
