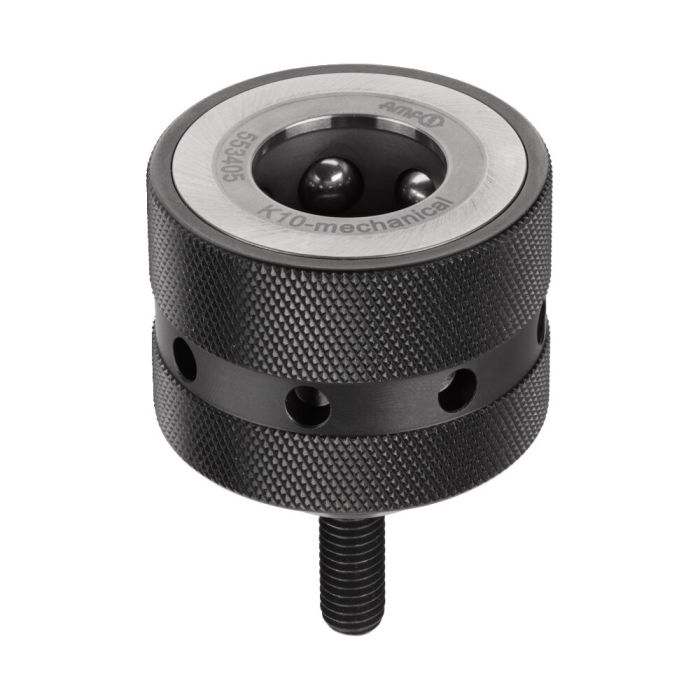

Module de serrage, mécanique

Utilisation:
Système de bridage mécanique du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Particulièrement adapté à la structure modulaire de solutions de serrage à l'aide d'un système de serrage du point zéro.

Remarque:
Le module de bridage mécanique du point zéro se caractérise par des forces de maintien, de traction et de fermeture élevées. Le module de serrage BM10 est fixé de manière centrée avec une vis à tête fraisée M8, le module de serrage BM20 avec une vis à tête cylindrique M12.
Le module de serrage BM20 peut uniquement être utilisé avec la tirette de serrage 20 en modèle M12.
Pour l'ouverture et la fermeture des modules de serrage, nous recommandons les clés à crochet AMF suivantes :
- taille 10= réf. 54940
- taille 20= réf. 54973
Une goupille cylindrique est fournie. Les vis de fixation pour l'utilisation avec les éléments d'appui (réf. 532390, 532374), ainsi que pour l'utilisation sur un outil sont également fournies.

* Veuillez respecter la notice de montage.
