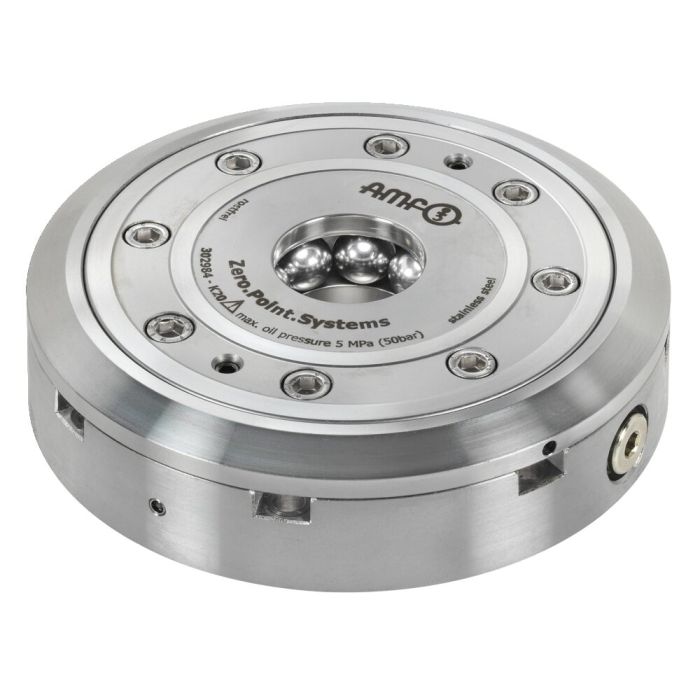

Module de serrage à intégrer, avec flasque

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.

Remarque:
La version avec flasque permet une intégration simplifiée dans les plaques de base. Celle-ci est positionnée avec précision grâce à la fonction de centrage. Le module de serrage peut être alimenté, soit par des trous forés et joints toriques, ou par des trous taraudés et raccords extérieurs. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
L'utilisation de multiplicateur pneumatique de pression numéro 6370ZVL est recommandée.
Connexion du module de serrage avec soufflage intérieur (joints toriques ou raccords):
1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2).

* Veuillez respecter la notice de montage.
