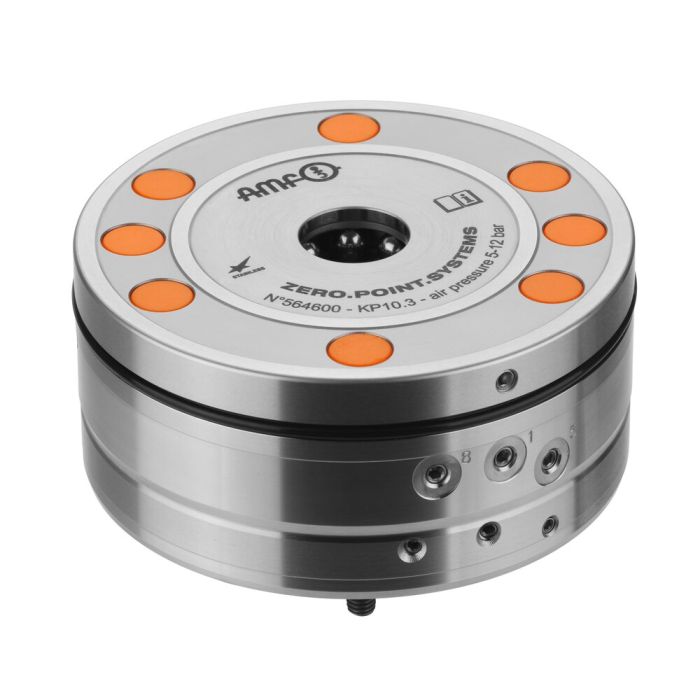

Module de serrage, version à bride
Utilisation:
Système de bridage du point zéro pour solutions d’automatisation, pour un temps de serrage optimisé lors de l’usinage avec ou sans enlèvement de copeaux. Les conduites d’alimentation pneumatiques peuvent être raccordées latéralement ou au sol au moyen d’un filetage M5. En outre, l’air peut être amené par le sol à l’aide des joints toriques fournis. Le module de serrage peut être monté sur une plaque ou inséré dans trois profondeurs différentes à l’aide de la douille de centrage 6210-15-01.
Remarque:
Contrôle de verrouillage : pression de retenue en cas de module de serrage verrouillé, débit avec module de serrage ouvert.
Contrôle d’ouverture : pression de retenue en cas de module de serrage ouvert, débit avec module de serrage verrouillé.
Extraction de goujon de serrage : pression de retenue si le goujon de serrage est disponible, débit lorsque le goujon de serrage n’est pas disponible.
Contrôle d’appui : pression de retenue en cas de palette de changement installée, débit lorsqu’aucune palette de changement n’est installée.
Le module de serrage à intégrer s’ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression).
La bride possède sept raccords utiles:
1 = ouverture pneum.
3 = soufflage pneum.
4 = contrôle d’ouverture pneum.
5 = purge
6 = extraction de goujons de serrage pneum.
7 = contrôle d’appui pneum.
8 = contrôle de verrouillage pneum.
* Veuillez respecter la notice de montage.
Sur demande:
- Schéma de montage
| N° de commande | 564600 |
|---|---|
| Type de produit | Modules de serrage à intégrer, Modules de serrage à poser |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
| Requête d’automatisation | Contrôle de verrouillage, Contrôle d’ouverture, Contrôle d’appui, Extraction de goujons de serrage |
| Caractéristiques spéciales | Version à bride |
