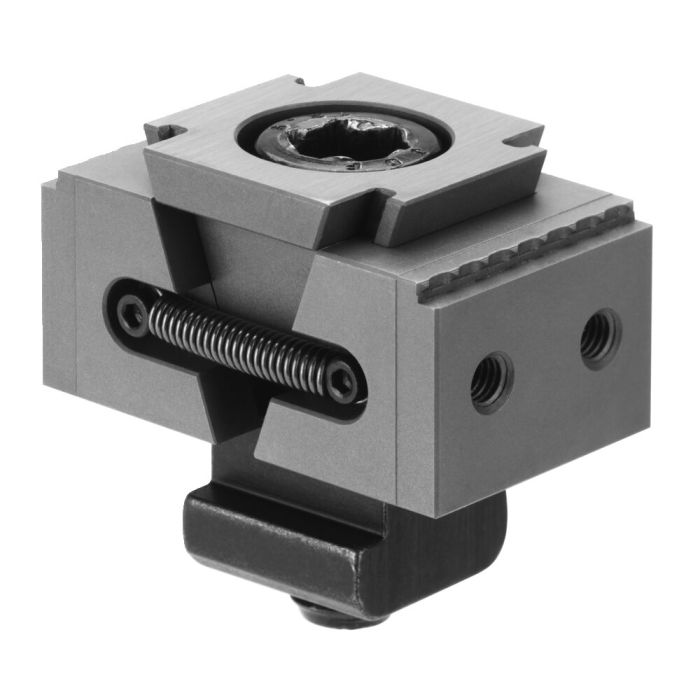

Mors de serrage

Avec mors à griffes, largeur 72 mm

N° de commande

429456

Variantes de produits

N° de commande	Modèle	A min.	A max.	b	B1	G	H min. [mm]	H max. [mm]	H1	H3	L	Couple de serrage max. [Nm]	Force de serrage F [kN]	Poids [g]
429399	30	50	57,5	30	15	M5	22	29,0	11,0	20	44	65	30	350
429415	40	50	57,5	40	20	M5	22	29,0	11,0	20	44	65	30	440
429431	50	50	57,5	50	25	M5	22	29,0	11,0	20	44	65	30	530
429456	72	53	64,0	72	36	M6	29	38,5	14,5	27	44	65	30	1015

Détails

Description:
Matériau: Acier cémenté 21MnCr5
Hautement allié et cémenté à 52 HRC. Épaisseur de la cémentation 0,6 mm

Utilisation:
Grâce au mors de serrage AMF, les pièces sont serrées rapidement et en toute sécurité. Le bridage est effectué au moyen d'une vis cylindrique et de l'élément de cale qui permet de mouvoir le mors et, par conséquent, de caler la pièce contre la butée.

Spécifications techniques
