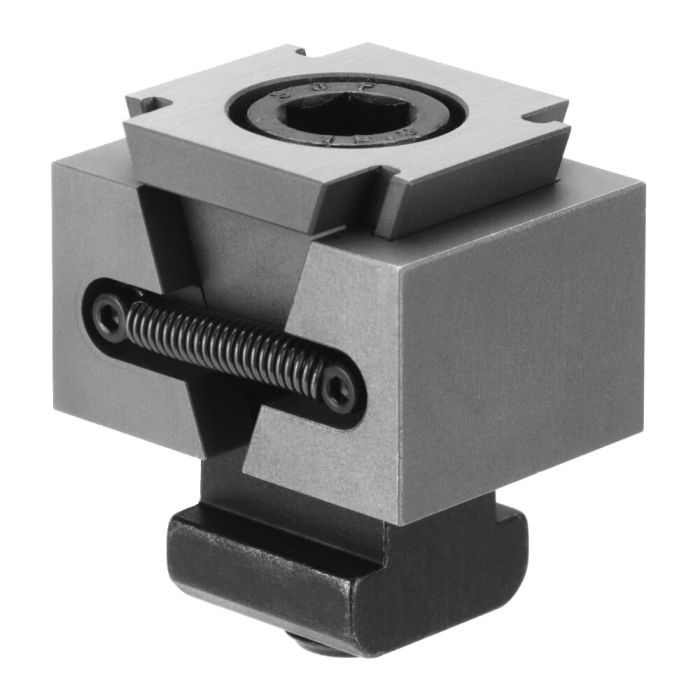

Mors de serrage, lisse

Largeur 72 mm

N° de commande

429563

Variantes de produits

N° de commande	Modèle	A min.	A max.	b	H min. [mm]	H max. [mm]	L	Couple de serrage max. [Nm]	Force de serrage F [kN]	Poids [g]
429506	30	43,5	51,0	30	22	29,5	44	65	30	300
429522	40	43,5	51,0	40	22	29,5	44	65	30	380
429548	50	43,5	51,0	50	22	29,5	44	65	30	450
429563	72	46,5	57,5	72	29	39,0	44	65	30	865

Détails

Description:
Matériau: Acier cémenté 21MnCr5
Hautement allié et cémenté à 52 HRC. Épaisseur de la cémentation 0,6 mm

Utilisation:
Grâce au mors de serrage AMF, les pièces sont serrées rapidement et en toute sécurité. Le bridage est effectué au moyen d'une vis cylindrique et de l'élément de cale qui permet de mouvoir le mors et, par conséquent, de caler la pièce contre la butée.
