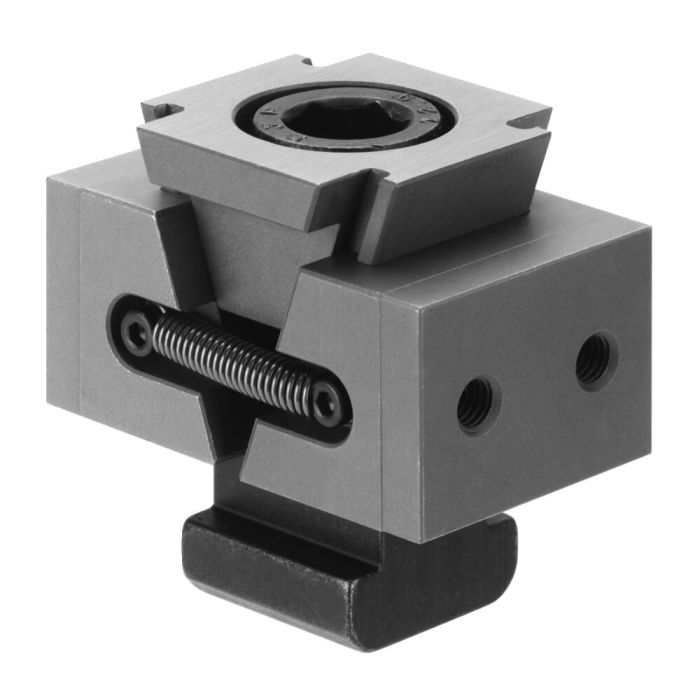

Mors de serrage avec métré

Largeur 50 mm

N° de commande

429704

Variantes de produits

N° de commande	Modèle	A min.*	A max.*	b	B1	G	H min. [mm]	H max. [mm]	H1	L	Couple de serrage max. [Nm]	Force de serrage F [kN]	Poids [g]
429373	72	56,5	68,0	72	36	M6	29	39,0	14,5	44	65	30	1020
429662	30	53,5	61,5	30	15	M5	22	29,5	11,0	44	65	30	350
429688	40	53,5	61,5	40	20	M5	22	29,5	11,0	44	65	30	490
429704	50	53,5	61,5	50	25	M5	22	29,5	11,0	44	65	30	535

Détails

Description:
Matériau: Acier cémenté 21MnCr5
Hautement allié et cémenté à 52 HRC. Épaisseur de la cémentation 0,6 mm
Mors de serrage calibré pour la mise en place de mors de forme.

Utilisation:
Grâce au mors de serrage AMF, les pièces sont serrées rapidement et en toute sécurité. Le bridage est effectué au moyen d'une vis cylindrique et de l'élément de cale qui permet de mouvoir le mors et, par conséquent, de caler la pièce contre la butée.

* Dimension précise pour adaptation mors rapportés (5 mm) .
