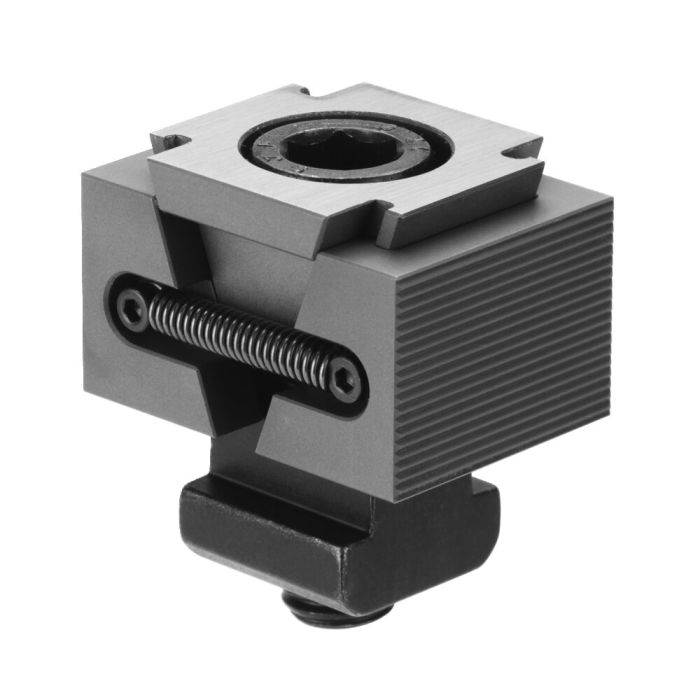

Mors de serrage, strié

Largeur 50 mm

N° de commande

429621

Variantes de produits

N° de commande	Modèle	A min.	A max.	b	H min. [mm]	H max. [mm]	L	Couple de serrage max. [Nm]	Force de serrage F [kN]	Poids [g]
429589	30	43,5	51,0	30	22	29,5	44	65	30	300
429605	40	43,5	51,0	40	22	29,5	44	65	30	378
429621	50	43,5	51,0	50	22	29,5	44	65	30	448
429647	72	46,5	57,5	72	29	39,0	44	65	30	855

Détails

Description:
Matériau : Acier cémenté 21MnCr5
Hautement allié et cémenté à 52 HRC. Épaisseur de la cémentation 0,6 mm

Utilisation:
Grâce au mors de serrage AMF, les pièces sont serrées rapidement et en toute sécurité. Le bridage est effectué au moyen d'une vis cylindrique et de l'élément de cale qui permet de mouvoir le mors et, par conséquent, de caler la pièce contre la butée.

Spécifications techniques
