Plaque de bridage sous vide, Basic Line

Description:

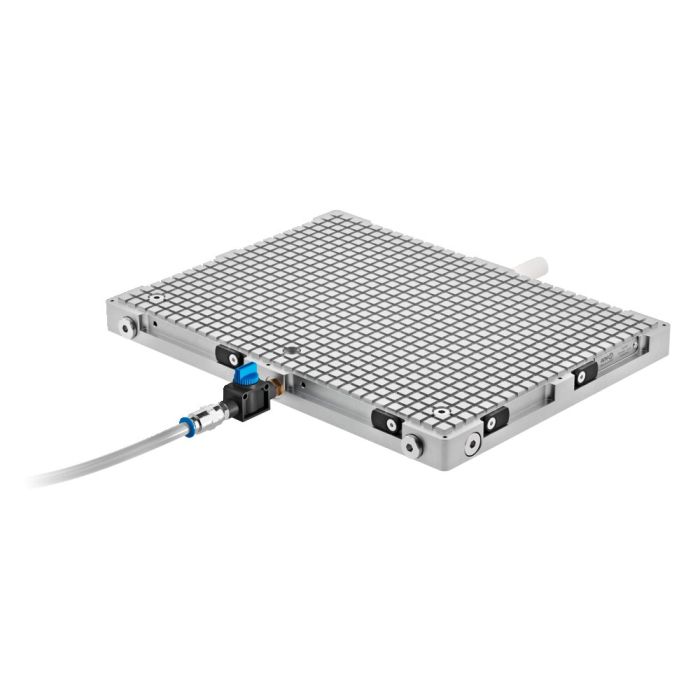

La face supérieure de la plaque de bridage sous vide est équipée de rainures et de points d’aspiration. Le placement du cordon d’étanchéité permet de déterminer une ou plusieurs zones pour la taille de pièce souhaitée.
Positionnement simple grâce aux butées excentriques latérales.
Avec bord de bridage latérale pour la fixation de la plaque de bridage sous vide sur une plaque de base (par ex. une table de machine). Des perçages ultérieurs sont possibles pour ZPS K10 (M8). Des schémas de perçage sont disponibles sur demande.
Nous recommandons l’utilisation d’un tuyau pneumatique Ø 10 mm (7800S).

Utilisation:
Les pièces à usiner sont bridées grâce à la création d’un vide d’air réalisé à l’aide d’une buse Venturi intégrée (incluse dans le contenu de la livraison) ou d’une pompe à vide externe. Les opérations de fraisage et de rectification sont des applications classiques.

Remarque:
Fonctionnement à l’air comprimé séché et non lubrifié uniquement!
Température moyenne: 0 °C - 60 °C
Température ambiante: 10 °C - 50 °C
Respecter la notice de montage.

Avantages:
- La plaque de bridage sous vide AMF peut être utilisée aussi bien avec de l’air comprimé en relation avec la buse Venturi intégrée qu’avec une pompe à vide externe.
- La division de la plaque en zones, selon le nombre de points d’aspiration, permet de brider et d’usiner simultanément plusieurs pièces différentes.
- Forces de maintien élevées.
- Utilisation universelle.
- Le cordon d’étanchéité permet de compenser les faibles irrégularités sur les surfaces des pièces.
- Usinage sur cinq faces sans déformation ni vibrations.

Sur demande:
Les dimensions spéciales sont possibles.
