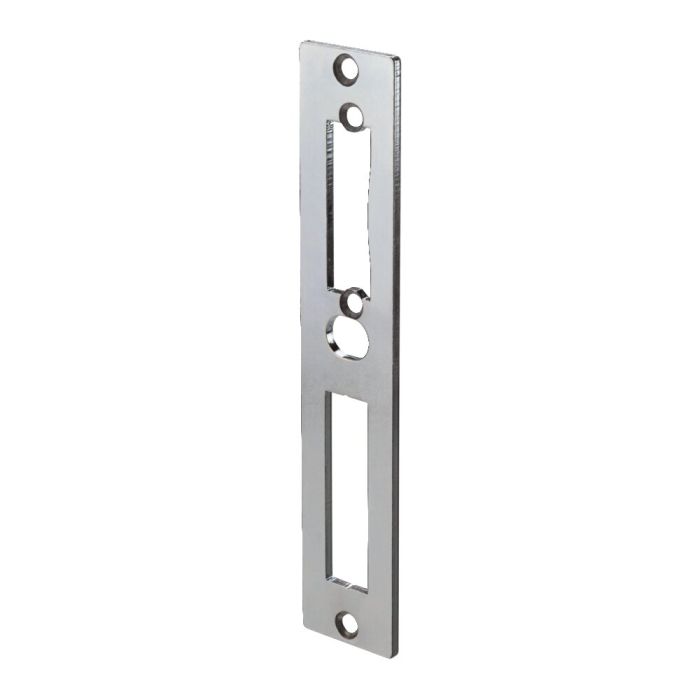

Platine de gâche, V2A
Utilisation:
Convient pour les coffres de gâches à souder et à sceller :
Référence N° 553126 : 144ETNIG et 147BNIG largeur de 30 mm
Référence N° 553128 : 144ETNIG et 147BNIG largeur de 40 mm
Convient pour les serrures avec fouillot :
Référence N° 553126 : 140UNIG et 141UNIG largeur de 30 mm
Référence N° 553128 : 140UNI, 140UNIG et 141UNIG largeur de 40 mm
Remarque:
Ces platines de gâche peuvent constituer un choix judicieux lorsque le bâti dormant sert également de « gâche ». Les évidements pour les pênes demi-tour et dormant dans le bâti dormant ne doivent pas être élaborés de manière précise.
Les perçages de fixation de la platine de gâche doivent être placés au centre de la gâche.
| N° de commande | 553130 |
|---|---|
| Largeur de coffre [mm] | 60 |
