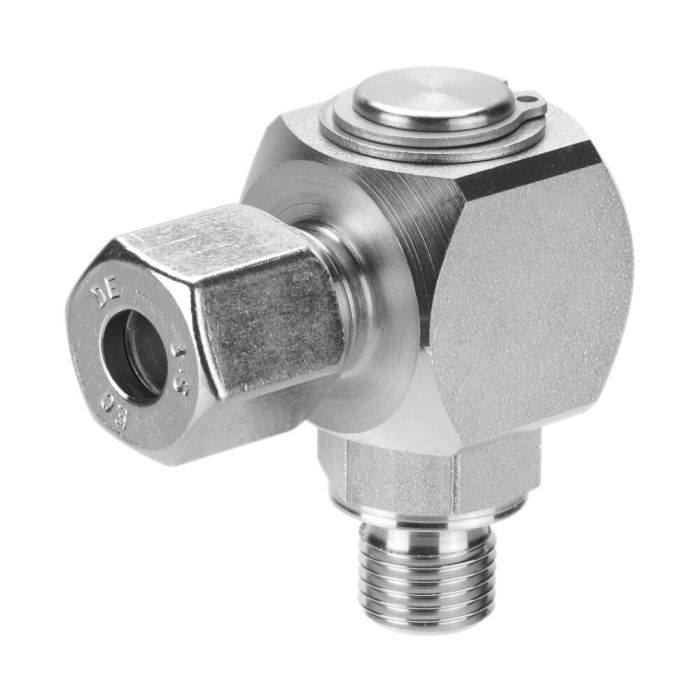

Raccord rotatif d'équerre monoconducteur
Pression de service max. 400 bar, Ø nominal 4, raccordements entrée/sortie 1/1
N° de commande
69104
Description:
Acier galvanisé. Avec écrou-raccord et bague à sertir.
Utilisation:
Le raccord tournant permet l'alimentation de dispositifs en rotation.
Remarque:
Il faut faire attention à la pression de service et à la vitesse de rotation. L'étanchéité du raccord G1/4 est obtenue par face à bord coupant selon DIN 3852 partie 2, forme B.
| N° de commande | 69104 |
|---|---|
| Type de produit | Raccord rotatif |
| Pression de service max. [bar] | 400 |
| Raccord d’huile | Filetage, Tuyau |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
