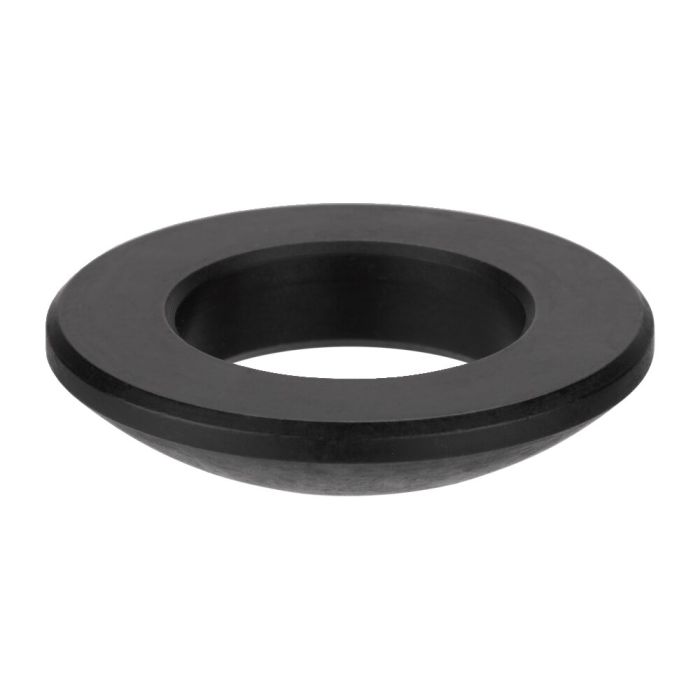

Rondelles à portée sphérique

Modèle M14, ⌀ 28 mm

N° de commande

81760

N° de commande	Modèle	D1	D3	H2	R	Conditionnement	Poids [g]
81737	M8	8,4	17	3,2	12	100	2,5
81745	M10	10,5	21	4	15	100	5,0
81752	M12	13	24	4,6	17	100	7,0
81760	M14	15	28	5	22	50	10
81778	M16	17	30	5,3	22	100	12
81786	M20	21	36	6,3	27	50	23
81794	M24	25	44	8,2	32	25	42
81802	M30	31	56	11,2	41	-	87
81810	M36	37	68	14	50	-	184
81828	M6	6,4	12	2,3	9	100	1,0
81836	M42	43	78	17	58	-	297
81844	M48	50	92	21	67	-	525
