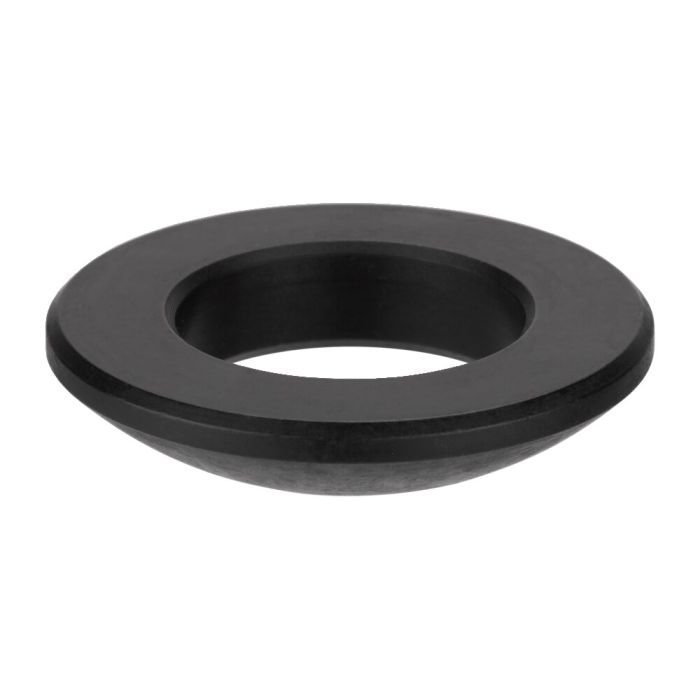

Rondelles à portée sphérique

Modèle M43, ⌀ 78 mm

N° de commande

81836

N° de commande	Modèle	D1	D3	H2	R	Conditionnement	Poids [g]
81737	M8	8,4	17	3,2	12	100	2,5
81745	M10	10,5	21	4	15	100	5,0
81752	M12	13	24	4,6	17	100	7,0
81760	M14	15	28	5	22	50	10
81778	M16	17	30	5,3	22	100	12
81786	M20	21	36	6,3	27	50	23
81794	M24	25	44	8,2	32	25	42
81802	M30	31	56	11,2	41	-	87
81810	M36	37	68	14	50	-	184
81828	M6	6,4	12	2,3	9	100	1,0
81836	M42	43	78	17	58	-	297
81844	M48	50	92	21	67	-	525

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
