Sauterelle hydraulique

Description:

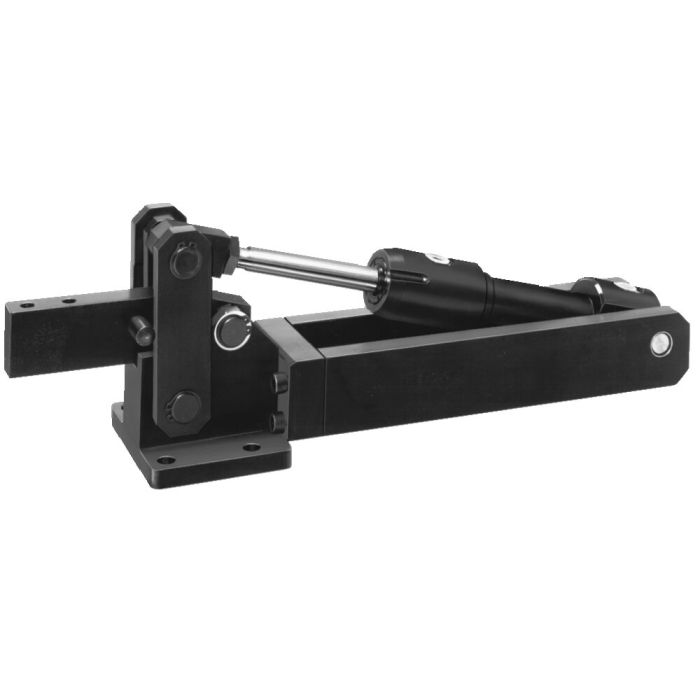

Bâti en acier traité, bruni, avec vérin hydraulique monté, prêt à l’emploi pour fonctionnement normal (voir schéma, fig. 1) ou différentiel (voir schéma, fig. 2). Alimentation hydraulique par raccord fileté.

Utilisation:
Particulièrement appropriée pour montage sur machines de transfert et machines spéciales. Sur le bras de serrage de construction massive, différents embouts peuvent se fixer. Pour l'utilisation en différentiel (voir schéma ci-dessous, fig. 2), la surface réduite A2 du vérin est directement reliée à la conduite P du générateur de pression pendant que la surface complète du piston est reliée à une vanne multivoie 3/2.

Caractéristiques:
Grâce à ses axes traités et rectifiés coulissant dans des paliers en téflon, la sauterelle de haute qualité ne demande aucun entretien. Grâce au vérin hydraulique incorporé, la force de serrage possible est égale à la force de maintien admissible. Le grand angle d'ouverture permet une­ manipulation aisée de la pièce à usiner.

Remarque:
Respecter absolument les valeurs maximales de pression indiquées ci-dessous.

* avec p max. ou pD max.
** pD = pression lors du couplage différentiel
