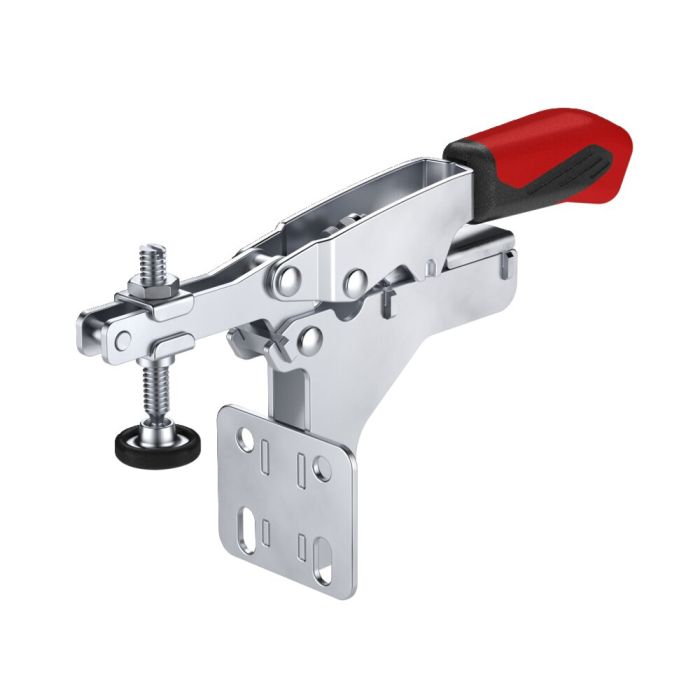

Sauterelle tirée à hauteur de serrage variable

À bras d'appui ouvert et embase équerre, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

N° de commande

554881

N° de commande	Modèle	F1 [kN]	Automatique compensation de la hauteur S [mm]	Maximale compensation de la hauteur [mm]	Vis de placage	Poids [g]
554881	20	2	20	35	M6 x 49	272
554882	50	3	35	40	M8 x 66	544

N° de commande	A	b	C	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	k	L1	m	N	P	α
554881	6,0	56	20,0 - 26,0	5,6	5,6	22	24	68	94	113	3	24	10	7,1	173	25,4	45	38	82°
554882	8,2	85	20,5 - 30,0	6,5	6,5	35	37	88	124	158	1	30	13	10,6	244	38,1	57	51	82°
