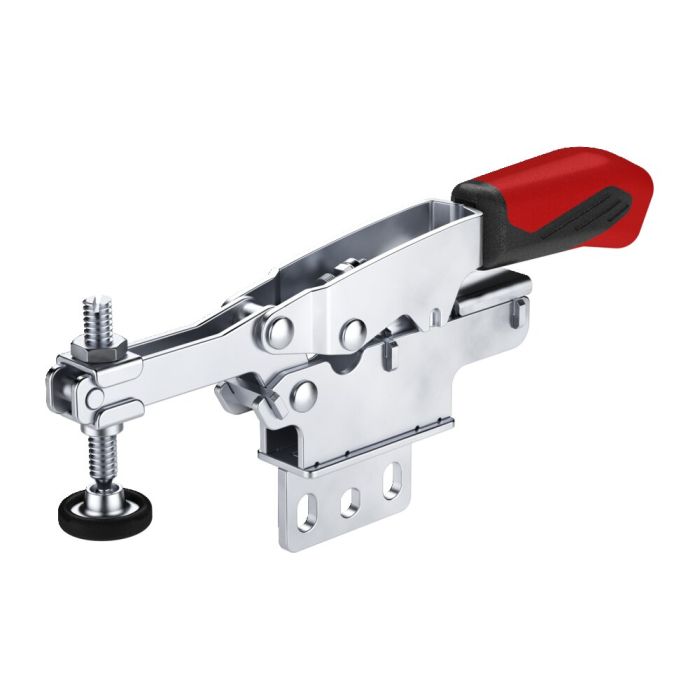

Sauterelle tirée à hauteur de serrage variable

À bras d'appui ouvert et embase verticale, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

N° de commande

554883

N° de commande	Modèle	F1 [kN]	Automatique compensation de la hauteur S [mm]	Maximale compensation de la hauteur [mm]	Vis de placage	Poids [g]
554883	20	2	20	35	M6 x 49	272
554884	50	3	35	40	M8 x 50	544

CAD

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle tirée à poignée rouge Nr. 93005 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à tige coulissante à portée variable Nr. 560904 À embase horizontale, modèle 15, force de serrage max. 2 kN, compensation de course max. 25 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	k	L	L1	m	M1	N	O	P	α
554883	6,0	64,0	25,9	5,6	5,6	22	26	47	73	113	13,5	31	10	6,0	13	173	37 - 40	39,8	21	3	38	82°
554884	8,2	106,5	38,0	6,5	6,5	35	50	59	94,5	158	28,0	38	13	8,5	19	243	45 - 49	49,0	27	4	55	82°
