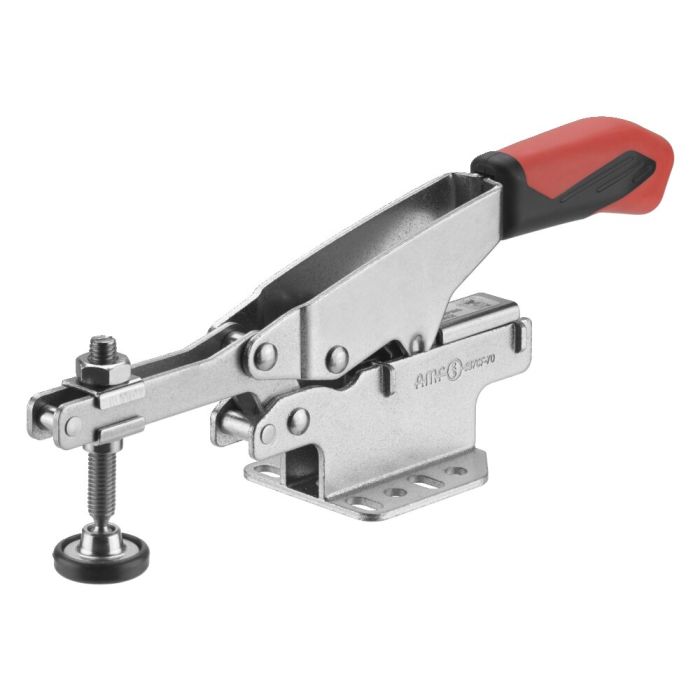

Sauterelle tirée à hauteur de serrage variable

À bras d'appui ouvert et embase horizontale, modèle 50, force de serrage max. 3 kN, compensation de la hauteur max. 40 mm

N° de commande

560896

N° de commande	Modèle	F1 [kN]	Automatique compensation de la hauteur S [mm]	Maximale compensation de la hauteur [mm]	Vis de placage	Poids [g]
560895	20	2	20	35	M6 x 49	345
560896	50	3	35	40	M8 x 50	520
560897	70	3	35	60	M8 x 66	575

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Sauterelle tirée à poignée rouge Nr. 93005 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à tige coulissante à portée variable Nr. 560904 À embase horizontale, modèle 15, force de serrage max. 2 kN, compensation de course max. 25 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	C1	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	k	L	L1	m	M1	N	P	α
560895	6,1	63	26	-	5,5	5,5	22	26	27	70	121	-7	11	10	5,3	12,7	184	26 - 32	28	42,5	45	82 °
560896	8,4	104	25,4	25,4	6,5	6,5	35,2	22,2	23	72	174	-8,9	1,5	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
560897	8,5	104	25,4	25,4	6,5	6,5	35	50	41	90	174	-6,6	19,7	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
