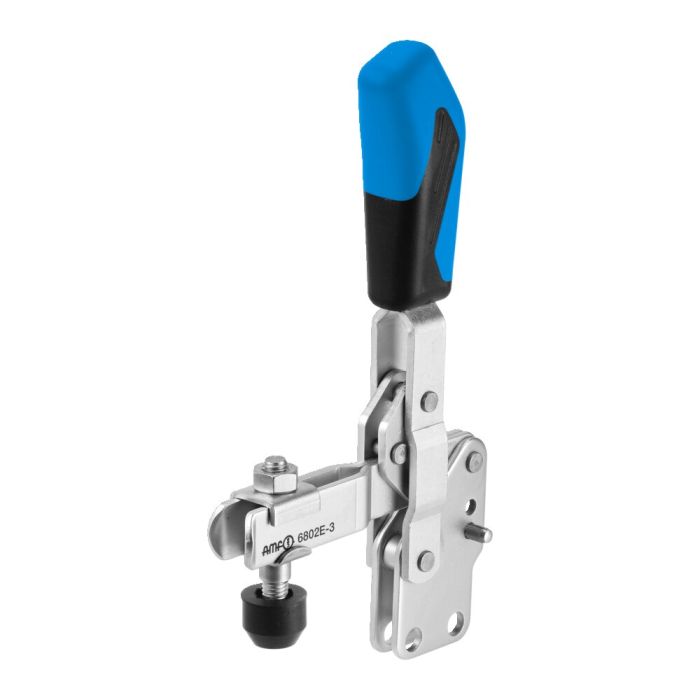

Sauterelle verticale à poignée bleue

À bras d'appui ouvert et embase verticale, modèle 1, force de serrage max. 1,1 kN

N° de commande

557622

Variantes de produits

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
557622	1	0,6	1,1	M 5x 30	105
557623	2	0,8	1,2	M 6x 35	175
557624	3	1,2	2,5	M 8x 45	410
557625	4	1,7	3,0	M 8x 65	630
557626	5	3,0	5,0	M12x 80	1480
557627	6	3,4	5,5	M12x110	2200

Détails

* L'angle d'ouverture peut être modifié en insérant une tige de butée.

Spécifications techniques

Plus d’information
N° de commande	557622
Type de produit	Sauterelle verticale
Force de serrage max. [kN]	1.1
Größe Schnellspanner	1
Matière	Acier, zingué
Alignement embase	Verticale
Couleur de la poignée	Bleue

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale comfortline Nr. 564132 Ergonomie optimisée, modèle 1, force de serrage max. 1,1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale lourde Nr. 91314 À embase horizontale, modèle 2, force de serrage max. 2,5 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge avec verrouillage de sécurité Nr. 90134 À bras d'appui ouvert et embase horizontale, modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge Nr. 95000 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à hauteur de serrage variable Nr. 560895 À bras d'appui ouvert et embase horizontale, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale ESD Nr. 562483 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale, noire Nr. 90167 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique Nr. 555065 Modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride combinée à poignée rouge Nr. 93831 Modèle 1, force de serrage max. 1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 93005 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	HW min.	HW max.	I	k	L	L1	L2	m	M1	N	O	P	α	α*
557622	5	39,0	16,0	4,5	18	6	29	109	6,0	12,5	10	5,5	-	61	59	23,5-25,0	-	19	5	27	95°	-
557623	6	52,0	20,0	5,5	25	11	38	154	11,5	19,5	12	6,0	12,5	78	80	28,5-32,5	30-31	21	5	32	105°	60°
557624	8	79,0	20,0	7,5	36	19	48	200	16,5	25,0	18	7,5	-	112	114	41	-	27	6	40	105°	60°
557625	10	101,0	32,0	8,6	54	16	65	244	16,5	45,5	20	13,0	-	141	130	55,5	-	35	8	53	105°	60°
557626	14	140,0	45,0	8,5	72	35	77	301	18,0	49,0	25	9,5	26,5-31,5	195	183	64,5-67,0	64,0	45	10	65	115°	60°
557627	14	165	50,5	13,0	89	28	117	369	33,0	90,5	30	24,5	-	231	206	101,0-103,5	-	45	10	90	140°	60°
