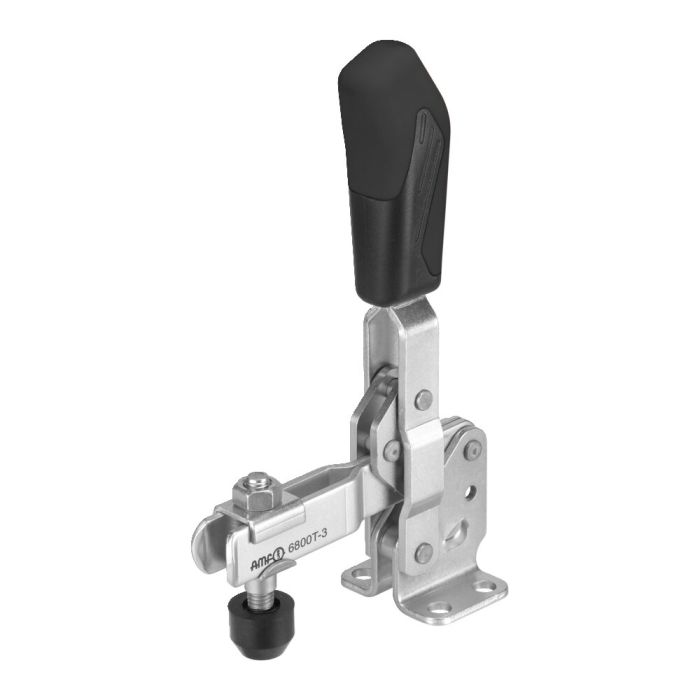

Sauterelle verticale à poignée noire

À bras d'appui ouvert et embase horizontale, modèle 3, force de serrage max. 2,5 kN

N° de commande

557966

Variantes de produits

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
557963	0	0,5	0,7	M 4x 25	60
557964	1	0,6	1,1	M 5x 30	105
557965	2	0,8	1,2	M 6x 35	175
557966	3	1,2	2,5	M 8x 45	410
557967	4	1,7	3,0	M 8x 65	630
557968	5	3,0	5,0	M12x 80	1480
557969	6	3,4	5,5	M12x110	2200

Détails

Livrable également en modèle «ACIER INOXYDABLE» (N° 6800NIT)!

* L'angle d'ouverture peut être modifié en insérant une tige de butée.

Spécifications techniques

Plus d’information
N° de commande	557966
Type de produit	Sauterelle verticale
Force de serrage max. [kN]	2.5
Größe Schnellspanner	3
Matière	Acier, zingué
Alignement embase	Horizontal
Couleur de la poignée	Noire

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle verticale comfortline Nr. 564132 Ergonomie optimisée, modèle 1, force de serrage max. 1,1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale lourde Nr. 91314 À embase horizontale, modèle 2, force de serrage max. 2,5 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge avec verrouillage de sécurité Nr. 90134 À bras d'appui ouvert et embase horizontale, modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge Nr. 95000 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à hauteur de serrage variable Nr. 560895 À bras d'appui ouvert et embase horizontale, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale ESD Nr. 562483 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale, noire Nr. 90167 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique Nr. 555065 Modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride combinée à poignée rouge Nr. 93831 Modèle 1, force de serrage max. 1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 93005 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	HW min.	HW max.	I	k	L	L1	L2	m	M1	N	P	α	α*
557963	4	31,0	8,5-13,5	4,5	14	5,5	18,0	81	-1,5	3,5	8	5,5	-	49	50	23,0	-	32	22	95°	-
557964	5	39,0	16,0	4,5	18	6,0	19,0	98	-4,0	2,0	10	5,5	-	61	58	22,5-26,0	-	34	27	95°	-
557965	6	52,0	20,0	5,5	25	11,0	23,0	140	-3,0	4,5	12	6,0	12,5	78	89	23,0-31,0	27	43	32	105°	60°
557966	8	79,0	20,0	7,5	37	19,0	33,0	186	2,0	11,0	18	7,5	-	112	112	32,5	-	46	35	105°	60°
557967	10	101,0	32,0	8,6	54	16,0	42,5	221	-6,0	22,5	20	13,0	-	141	130	43,0-46,5	-	64	53	105°	60°
557968	14	140,0	45,0	8,5	73	34,0	55,8	281	-3,0	27,5	25	9,5	26,5-31,5	195	185	45,0-50,0	45	70	65	115°	60°
557969	14	165,5	50,5	13,0	89	28,0	81,0	333	-2,5	55,0	30	24,5	-	231	206	67,5-72,5	-	100	90	140°	60°
