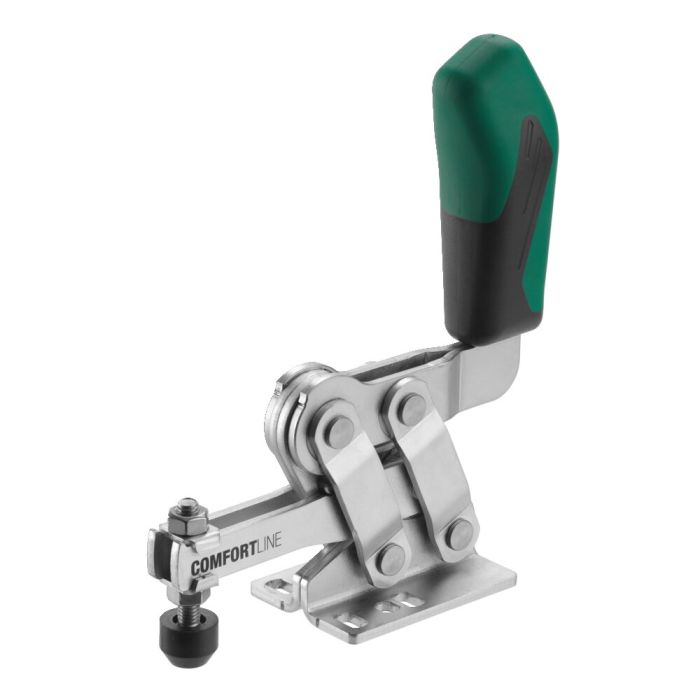

Sauterelle verticale comfortline

Ergonomie optimisée, modèle 2, force de serrage max. 1,2 kN

N° de commande

564133

Sauterelle verticale à ergonomie optimisée pour une ergonomie de travail accrue.
Meilleure protection des muscles et des articulations grâce à un appui et un mouvement naturels du poignet. Poignée en 2 parties résistante à l'huile avec une partie molle et une taille de poignée ergonomique.
Avec bras d'appui ouvert et embase horizontale. Zinguée et passivée. Rivets en acier inoxydable montés, sur les modèles 2 à 3, dans des douilles de palier cémentées. Points d'articulation graissés. Pièce de serrage de sécurité avec cache, sécurité anti-perte pour la vis de placage à l'extrémité du bras de serrage.
Complète avec vis de placage trempée et revenue, zinguée no 6890C.

Variantes de produits

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
564132	1	0,6	1,1	M5 x 30	409
564133	2	0,8	1,2	M6 x 35	486
564134	3	1,2	2,5	M8 x 45	784

Détails

Sur demande:
Livrable aussi avec poignée amovible.

Spécifications techniques

Plus d’information
N° de commande	564133
Type de produit	Sauterelle verticale
Force de serrage max. [kN]	1.2
Größe Schnellspanner	2
Matière	Acier, zingué
Alignement embase	Horizontal
Couleur de la poignée	Verte
Caractéristiques spéciales	Comfortline

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale lourde Nr. 91314 À embase horizontale, modèle 2, force de serrage max. 2,5 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge avec verrouillage de sécurité Nr. 90134 À bras d'appui ouvert et embase horizontale, modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge Nr. 95000 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à hauteur de serrage variable Nr. 560895 À bras d'appui ouvert et embase horizontale, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale ESD Nr. 562483 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale, noire Nr. 90167 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique Nr. 555065 Modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride combinée à poignée rouge Nr. 93831 Modèle 1, force de serrage max. 1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 93005 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	HW min.	HW max.	I	k	L	L1	L2	m	M1	N	P	α
564132	5	38,5	16	4,5	17	7	18,5	142	-4,5	3,7	10	5,5	-	108,0	56	24,0 - 25,5	-	34	62	59°
564133	6	52,0	20	5,5	25	11	22,8	148	-3,0	5,0	12	6,0	12,5	129,0	56	27,0 - 31,0	27	43	60	55°
564134	8	78,8	20	7,5	37	19	33,3	168	2,4	11,0	18	7,5	-	155,5	66	32,5	-	46	71	60°
