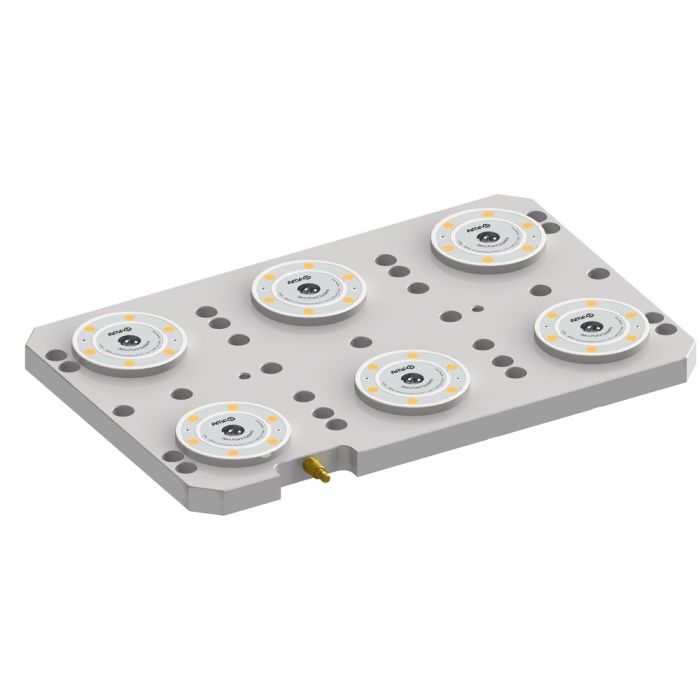

Station sextuple de serrage
Description:
Station de serrage pneumatique pour un temps de serrage optimisé sur des tables de machine avec une distance entre les rainures de 63, 100 et 125 mm. La fixation s'effectue à l'aide de vis à tête cylindrique M12. Le module est doté d'au moins deux trous de positionnement pour l'alignement. La cote du module de serrage est de 200 mm. Le raccord rapide pneumatique mâle est prémonté.
Remarque:
* Veuillez respecter la notice de montage.
Une unité de maintenance est recommandée pour le fonctionnement de la station de serrage. Un produit adapté est disponible dans « Systèmes de bridage simples et multiples » sous la référence 301929.
Avantages:
- Faible hauteur totale
| N° de commande | 550252 |
|---|---|
| Type de produit | Stations de serrage |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Tirette de serrage taille 10 pour vis de tirette M10 Nr. 554936 Pour modules de serrage taille 10, tirette de centrage
- Capuchons de recouvrement pour modules de serrage Nr. 428664 Pour les vis de fixation des modules de bridage KH10.2, KP10.3 et KP20.3
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550261 Déverrouillage pneumatique, modèle KP10.3, avec contrôle de verrouillage, contrôle d'ouverture, contrôle d'appui, extraction de goujons de serrage et bossage d’appui
