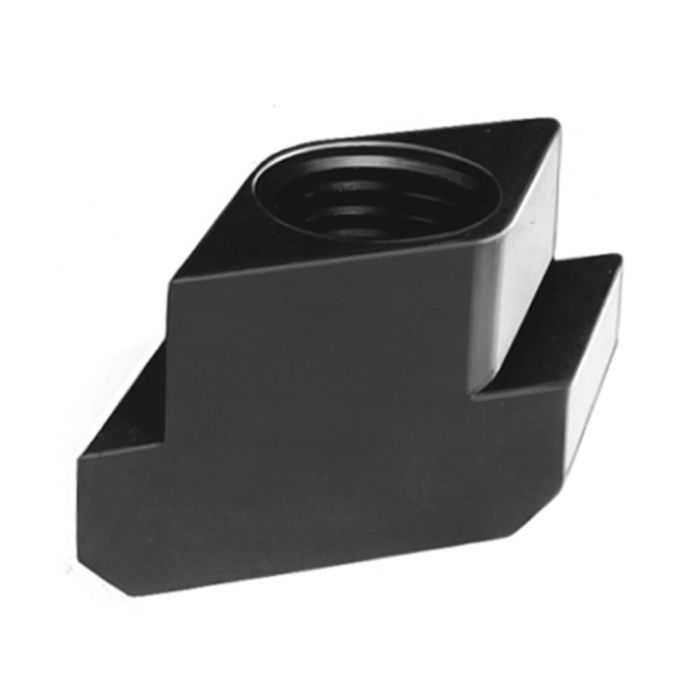

Tasseaux pour rainures en T "Rhombus" (losange)

Filetage M10, rainure 12 mm, force de test 30 kN

N° de commande

80259

N° de commande	D x Rainure	Force de test [kN]	A	E	H	k	Conditionnement	Poids [g]
158220	M10x14	30	13,7	22	16	8	50	27
158238	M10x18	30	17,7	28	20	10	25	64
158246	M16x22	80	21,7	35	28	14	25	119
158253	M16x28	80	27,7	44	36	18	-	278
80259	M10x12	30	11,7	18	14	7	50	14
80267	M12x14	43	13,7	22	16	8	50	22
80275	M14x16	59	15,7	25	18	9	25	33
80283	M16x18	80	17,7	28	20	10	25	46
80291	M18x20	101	19,7	32	24	12	25	70
80309	M20x22	129	21,7	35	28	14	25	98
80317	M24x28	186	27,7	44	36	18	-	215
80325	M30x36	296	35,6	54	44	22	-	430
80333	M36x42	431	41,6	65	52	26	-	690
80341	M16x20	80	19,7	32	24	12	25	79
84731	M20x28	129	27,7	44	36	18	-	248
85993	M 6x8	10	7,7	13	10	6	50	7
87411	M 8x10	19	9,7	15	12	6	50	11
88153	M20x24	129	23,7	40	32	16	-	170

Détails

Utilisation:
- Ajustement supplémentaire d'un point de serrage sur dispositif déjà serré
- Ajustement a posteriori d'un point de serrage en cas de rainure en T de table de machine déjà chargée
- Introduction de l'écrou pour rainures en T « à tête losange » par le haut dans la rainure en T et vissage jusqu'en butée dans la rainure en T
- À utiliser avec les goujons DIN 6379

Remarque:
Les tasseaux pour rainures en T « Losange » sont traités en qualité 10. Du fait de la surface d'appui réduite dans la rainure en T, la résistance à la charge est plus faible que sur les modèles comparables de DIN 508. Le raccord à vis doit être réalisé sur toute la longueur de filetage « H ».
