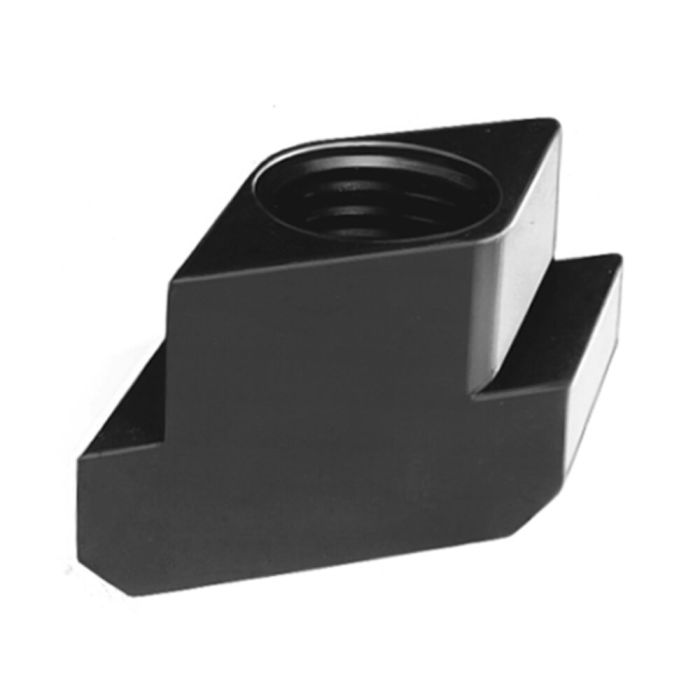

Tasseaux pour rainures en T "Rhombus" (losange)
Utilisation:
- Ajustement supplémentaire d'un point de serrage sur dispositif déjà serré
- Ajustement a posteriori d'un point de serrage en cas de rainure en T de table de machine déjà chargée
- Introduction de l'écrou pour rainures en T « à tête losange » par le haut dans la rainure en T et vissage jusqu'en butée dans la rainure en T
- À utiliser avec les goujons DIN 6379
Remarque:
Les tasseaux pour rainures en T « Losange » sont traités en qualité 10. Du fait de la surface d'appui réduite dans la rainure en T, la résistance à la charge est plus faible que sur les modèles comparables de DIN 508. Le raccord à vis doit être réalisé sur toute la longueur de filetage « H ».
| N° de commande | 80341 |
|---|---|
| Type de produit | Tasseaux pour rainures en T |
| Filetage [M] | 16 |
| Rainure [mm] | 20 |
