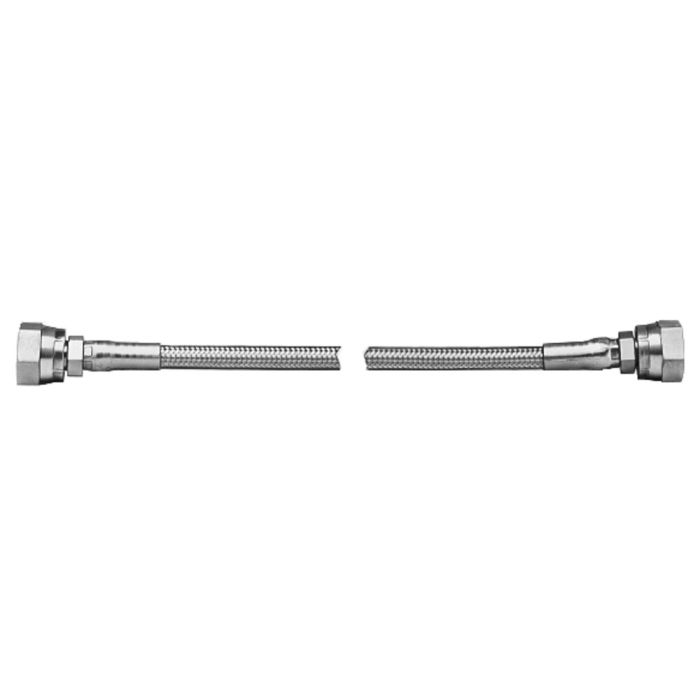

Tuyau haute pression avec tresse métallique

Pour raccord fileté, pression de service max. 500 bar, longueur 500 mm

N° de commande

68569

Variantes de produits

N° de commande	N° d'article	Rayon de courbure min. [mm]	ØD [mm]	ØD1 [mm]	L [mm]	m	SW [mm]	Poids [g]
68551	6985K-300	35	9,4	4	300	M16x1,5	19	100
68569	6985K-500	35	9,4	4	500	M16x1,5	19	300
68577	6985K-800	35	9,4	4	800	M16x1,5	19	400
68585	6985K-1250	35	9,4	4	1250	M16x1,5	19	570
68593	6985K-2000	35	9,4	4	2000	M16x1,5	19	850
68601	6985K-3000	35	9,4	4	3000	M16x1,5	19	1200

Détails

Description:
Armature en acier, galvanisée et passivée. Tuyau en matière plastique avec tresse métallique.

Utilisation:
Implanter le raccord et serrer 1/4 tour maxi.

Remarque:
Nous recommandons d’utiliser le tuyau haute pression d’une longueur de 3 m seulement pour les éléments à double effet. Armature apropriée pour les raccords à vis du tuyau n° 6994. La durée de fonctionnement ne doit pas excéder 6 ans, pour une durée de vie maximale de 10 ans. La date de fabrication (trimestre/année) est imprimée sur le tuyau. Le bon fonctionnement doit être évalué selon des critères d’inspection définis. Pour de plus amples détails, consulter la norme DIN 20066, partie 5.

Rayon de courbure = min. 80 mm

Spécifications techniques
