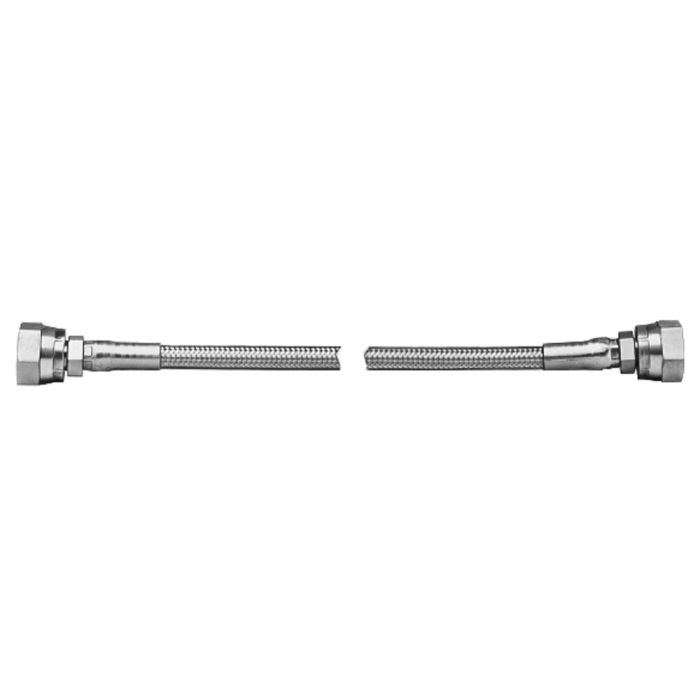

Tuyau haute pression avec tresse métallique
Description:
Armature en acier, galvanisée et passivée. Tuyau en matière plastique avec tresse métallique.
Utilisation:
Implanter le raccord et serrer 1/4 tour maxi.
Remarque:
Nous recommandons d’utiliser le tuyau haute pression d’une longueur de 3 m seulement pour les éléments à double effet. Armature apropriée pour les raccords à vis du tuyau n° 6994. La durée de fonctionnement ne doit pas excéder 6 ans, pour une durée de vie maximale de 10 ans. La date de fabrication (trimestre/année) est imprimée sur le tuyau. Le bon fonctionnement doit être évalué selon des critères d’inspection définis. Pour de plus amples détails, consulter la norme DIN 20066, partie 5.
Rayon de courbure = min. 80 mm
| N° de commande | 68601 |
|---|---|
| Type de produit | Armatures |
| Pression de service max. [bar] | 500 |
| Raccord d’huile | Filetage |
