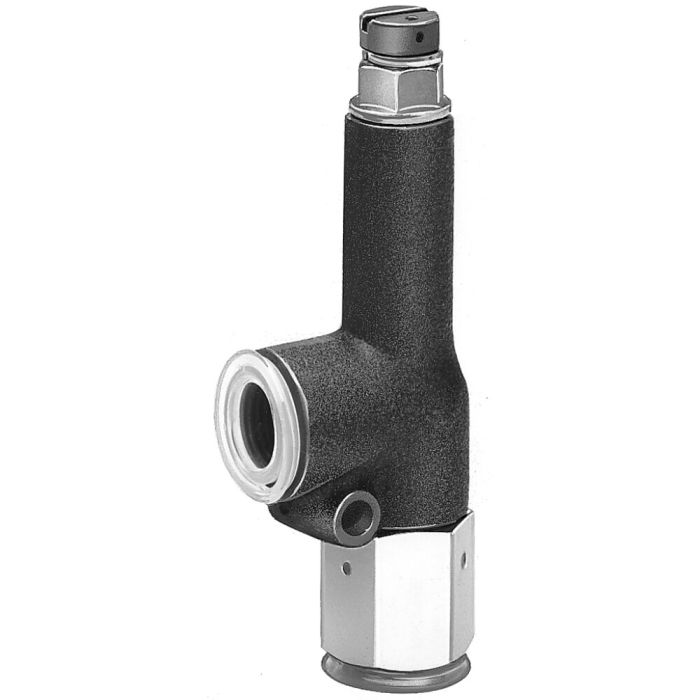

Vanne de limitation de pression
Description:
Pour 6918-10-001 boîtier en zinc, pour 6918-10 boîtier en fonte à graphite sphéroïdal. Piston de commande en acier, trempé. Possibilité de sceller la broche de réglage.
Utilisation:
Le limiteur de pression est utilisé pour la protection contre la pression admissible maximale pour l'installation (soupape de sécurité) ou pour la limitation des pressions de service. Lorsque la pression définie est atteinte, le limiteur s'ouvre, le fluide excédentaire présent dans le système s'écoule par la conduite en T du limiteur de pression vers le réservoir. Le limiteur de pression ne convient pas pour sécuriser les appareils sous pression selon DESP 97/23/CE.
| N° de commande | 288225 |
|---|---|
| Type de produit | Vanne de limitation de pression |
| Pression de service max. [bar] | 160 |
| Raccord d’huile | Filetage |
| Débit volumétrique [l/min] | 20 |
