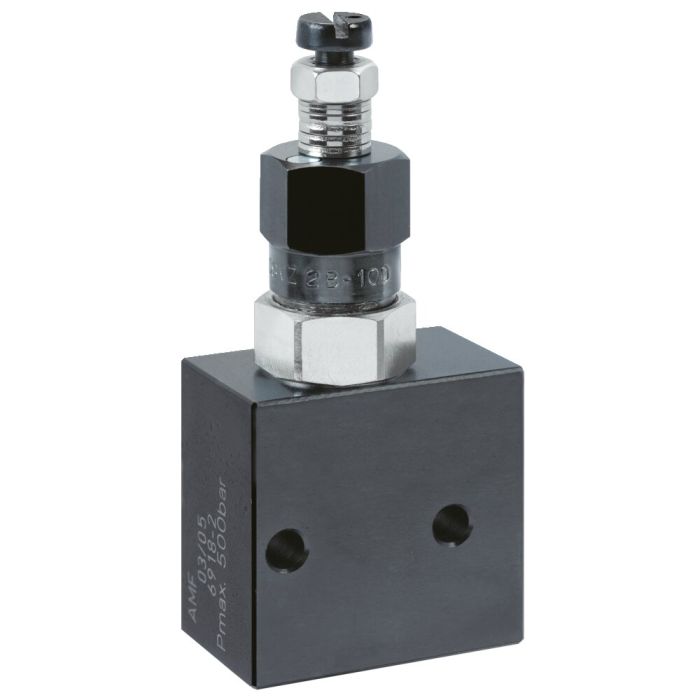

Vanne de séquence

Description:
Boîtier en acier nitruré, écrou d’étanchéité zingué. Pièces vitales traitées et rectifiées. Pour les vannes de séquence 6918-3 et 6918-12, l'alimentation en huile s'effectue via des canaux percés dans le dispositif de serrage.
Pour la combinaison de plusieurs vannes de séquence, les vannes suivantes sont nécessaires :
6918-3 vanne d'entrée
6918-4 vanne en ligne
6918-5 vanne de fin
Pour cela, l'alimentation en huile a lieu au moyen du raccord fileté.

Utilisation:
La valve séquentielle de pression est utilisée à l'emplacement où un autre vérin doit être connecté après que la pression réglée a été atteinte. Si un montage comprenant plusieurs vannes de séquence est réalisé, il convient de veiller à ce que la pression dans ce circuit soit toujours réglée sur le dernier niveau de pression.
Sur ce type, la pression de commutation reste toujours constante, quelle que soit la pression côté de l'écoulement (côté consommateur).

Remarque:
Pour le démontage de la soupape de pression desserrer d'abord l'écrou de 24 puis l'écrou de 22. Le montage s'effectue en sens inverse, en respectant le couple de serrage donné. La différence de pression entre P et A s’accentue par contrainte du ressort à l’aide de la vis fendue. Les vis de fixation ne font pas partie du contenu de la livraison.
