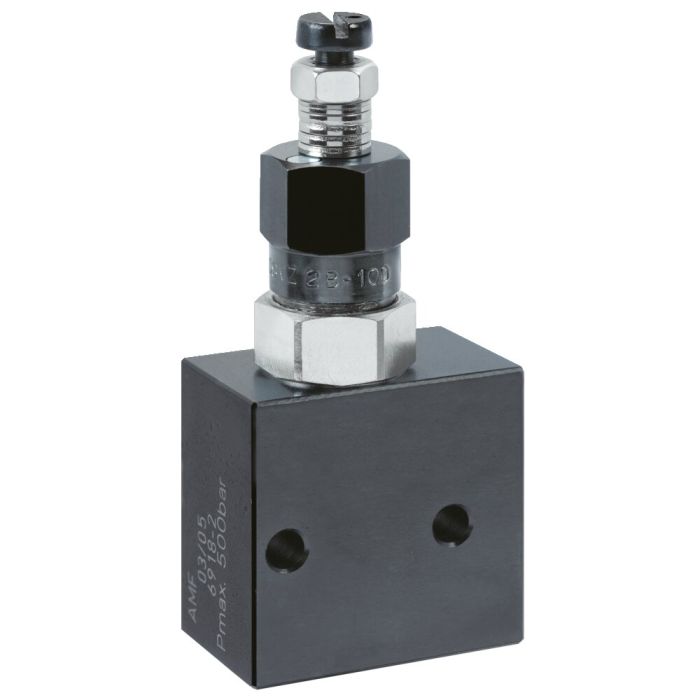

Vanne de séquence

Description:
Boîtier en acier nitruré, écrou d’étanchéité zingué. Pièces vitales traitées et rectifiées. Alimentation en huile par raccord fileté.

Utilisation:
La valve séquentielle de pression est utilisée à l'emplacement où un autre dispositif doit être connecté après que la pression réglée a été atteinte. Si un montage comprenant plusieurs vannes de séquence est réalisé, il convient de veiller à ce que la pression dans ce circuit soit toujours réglée sur le dernier niveau de pression.
Sur ce type, la pression de commutation reste toujours constante, quelle que soit la pression côté de l'écoulement (côté consommateur).

Remarque:
Pour le démontage des vannes de séquence desserrer d'abord l'écrou de 24, et ensuite l'écrou de 22. Le montage s'effectue en sens inverse, en respectant les couples de serrage donnés. La différence de pression entre P et A s'accentue par contrainte du ressort à l'aide de la vis fendue.
