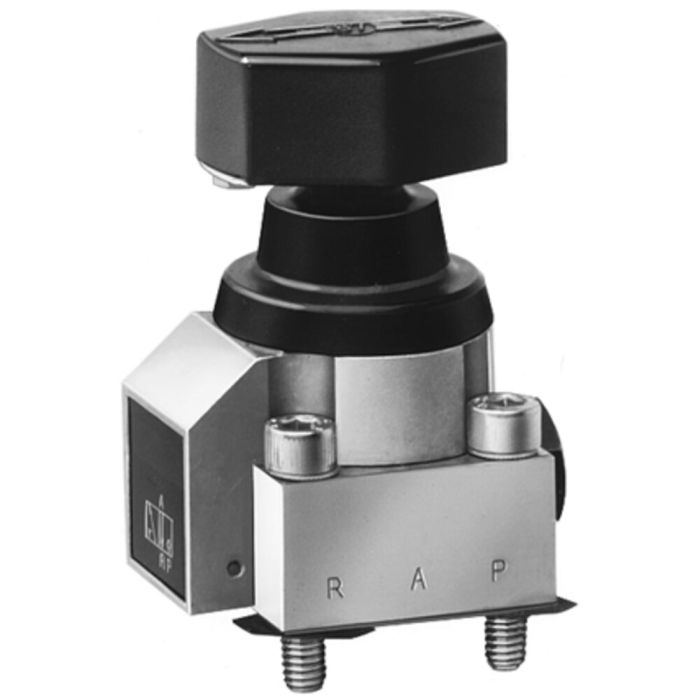

Vanne multivoie à clapet 3/2
Pour raccordement de joint toriqu, pression de service max. 500 bar, actionnement manuel
N° de commande
114298
Utilisation:
La vanne multivoie 3/2 est utilisée pour déterminer le sens d'écoulement de l'huile.
Caractéristiques:
Etanchéité grâce au siège à bille. Etanchéité de raccordement par joints toriques au bas de la vanne. La vanne multivoie dispose d'une compensation de pression entièrement hydraulique ainsi que d'un recouvrement de commutation.
Remarque:
L'écoulement de fluide doit se faire dans le sens des flèches indiquées dans le schéma. La position de montage est indifférente. Huile hydraulique HLP ou HLPD selon DIN 51524 partie 2.
| N° de commande | 114298 |
|---|---|
| Type de produit | Vanne multivoie à clapet |
| Pression de service max. [bar] | 500 |
| Raccord d’huile | Joint torique |
| Exécution | 3/2 |
| Débit volumétrique [l/min] | 12 |
