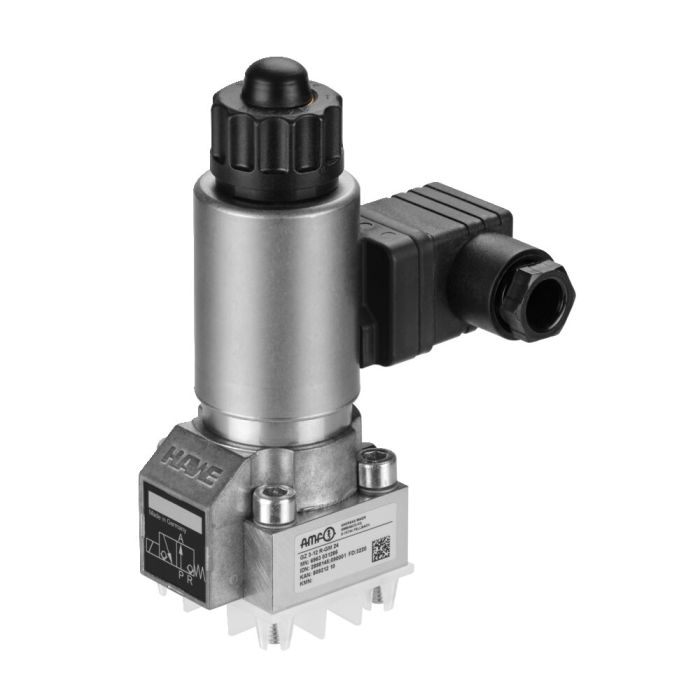

Vanne multivoie à clapet 3/2

Description:
Agissant comme élément principal de commande, la bille est comprimée par un ressort ou un aimant sur un siège trempé. Le sens d’écoulement bloqué est alors parfaitement étanche. Les aimants fonctionnent avec ou sans levier d’inversion et sont conçus et éprouvés selon VDE 0580. La vanne à clapet est munie d’une commande manuelle d’urgence. Un clapet anti-retour est incorporé dans le circuit P. Les bobines magnétiques sont pivotables en continu à 360°.

Utilisation:
La vanne multivoie 3/2 est destinée à commander le passage d'huile. Celle-ci s'utilise principalement pour la commande des vérins simple effet.

Caractéristiques:
Etanchéité grâce au siège à bille. Etanchéité de raccordement par joints toriques au bas de la vanne. La vanne multivoie dispose d'une compensation de pression entièrement hydraulique ainsi que d'un recouvrement de commutation.

Remarque:
L'écoulement du fluide doit se faire dans le sens des flèches indiquées sur le schéma. La position de montage est indifférente. Huile hydraulique HLP ou HLPD selon DIN 51524 partie 2.
