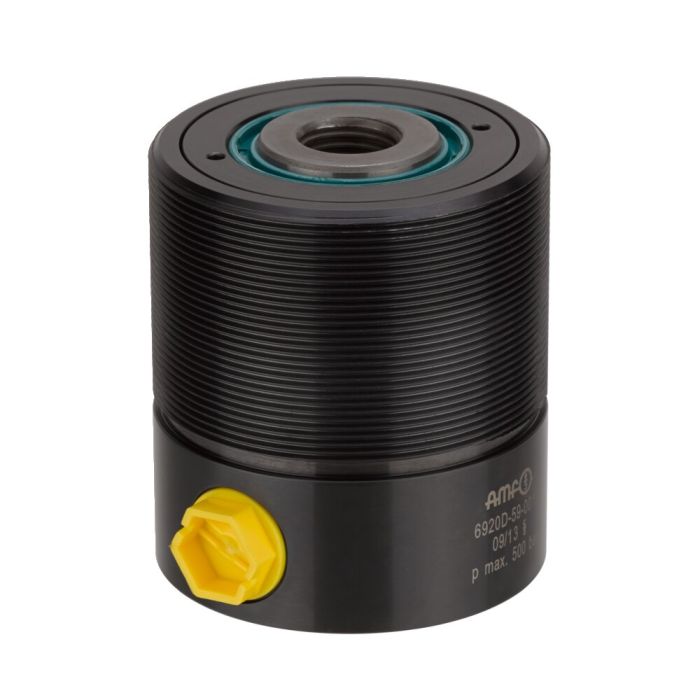

Vérin à piston creux
Description:
Corps de vérin en acier, bruni. Piston cémenté et rectifié. Tige de piston livrée en série avec filetage HC. Si le client souhaite la tige de piston avec filetage intérieur, un insert HELI-COIL (diamètre x 1,5) peut être vissé au filetage HC présent. Alimentation en huile par raccord fileté.
Utilisation:
Particulièrement approprié pour la reconstruction de montages existants à commande hydraulique. Lors du serrage des pièces sur la table de machine, ce vérin peut être utilisé comme écrou hydraulique sur le goujon de serrage. Grâce à ce genre de construction, il est indifféremment possible de le monter comme vérin de pression ou vérin de traction.
Remarque:
La force des vérins est prévue pour la combinaison avec des vis traitées, selon par exemple qualité 12.9 DIN 787. Le corps fileté permet une large plage de réglage. Ecrous à créneaux appropriés DIN 70852.
VH = course avant/poussée, RH = course arrière/traction
| N° de commande | 62794 |
|---|---|
| Force de serrage max. [kN] | 18.85 |
| Pression de service max. [bar] | 500 |
| Type de commande | Double effet |
| Course [mm] | 10 |
