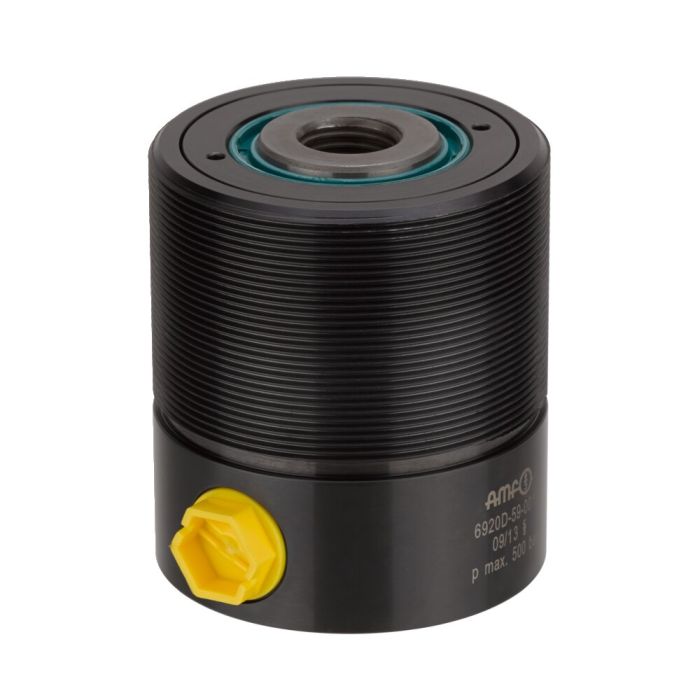

Vérin à piston creux

Force de serrage max. 73 kN, max. course 16 mm, double effet

N° de commande

62851

Variantes de produits

N° de commande	N° d'article	Force de poussée/traction VH 100 bars [kN]	Force de poussée/traction VH 500 bars [kN]	Force de poussée/traction RH 100 bars [kN]	Force de poussée/traction RH 500 bars [kN]	Course H [mm]	Vol. VH [cm³]	Vol. RH [cm³]	Surface active du piston VH [cm²]	Surface active du piston RH [cm²]	Poids [g]
62794	6920D-15-001	3,77	18,85	2,89	14,45	10	3,77	2,89	3,77	2,89	850
62836	6920D-24-001	6,03	30,15	4,90	24,50	10	6,03	4,90	6,03	4,90	1100
62844	6920D-38-001	9,42	47,10	7,65	38,25	16	15,10	12,20	9,42	7,65	1650
62851	6920D-59-001	14,72	73,60	11,59	57,95	16	23,50	18,50	14,72	11,59	2000
62869	6920D-92-001	23,12	115,60	18,60	93,00	20	46,20	37,20	23,12	18,60	3050
62877	6920D-150-001	37,68	188,40	30,63	153,15	25	94,20	76,50	37,68	30,63	5350

N° de commande	A	D	ØF	G	k	L	L1	ØM	ØN	Øp	R	ØS
62794	59	M50x1,5	35	HCM 8	11	60	36	8,2	16	12	G1/8	25
62836	64	M55x1,5	40	HCM 10	12	65	41	10,2	20	16	G1/4	32
62844	72	M65x1,5	45	HCM 12	14	73	45	12,2	25	20	G1/4	40
62851	78	M70x1,5	50	HCM 16	14	79	50	16,2	32	25	G1/4	50
62869	95	M80x2,0	60	HCM 20	18	96	60	20,2	40	32	G1/4	63
62877	109	M100x2,0	75	HCM 27	22	110	65	27,2	50	40	G1/4	80

Détails

Description:
Corps de vérin en acier, bruni. Piston cémenté et rectifié. Tige de piston livrée en série avec filetage HC. Si le client souhaite la tige de piston avec filetage intérieur, un insert HELI-COIL (diamètre x 1,5) peut être vissé au filetage HC présent. Alimentation en huile par raccord fileté.

Utilisation:
Particulièrement approprié pour la reconstruction de montages existants à commande hydraulique. Lors du serrage des pièces sur la table de machine, ce vérin peut être utilisé comme écrou hydraulique sur le goujon de serrage. Grâce à ce genre de construction, il est indifféremment possible de le monter comme vérin de pression ou vérin de traction.

Remarque:
La force des vérins est prévue pour la combinaison avec des vis traitées, selon par exemple qualité 12.9 DIN 787. Le corps fileté permet une large plage de réglage. Ecrous à créneaux appropriés DIN 70852.

VH = course avant/poussée, RH = course arrière/traction
