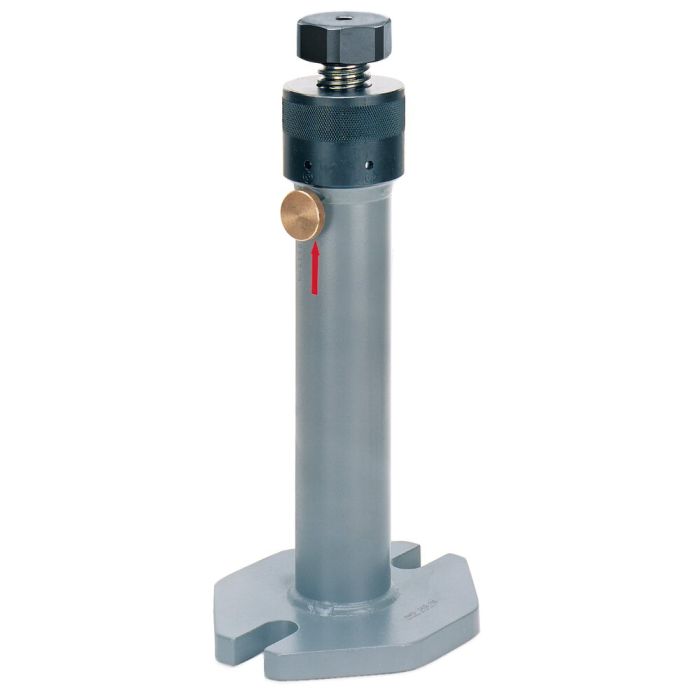

Vérin à réglage rapide
Utilisation:
Ce vérin permet un réglage d’approche rapide et un réglage fin sur toute sa course.
Têtes adaptables : N° 6440, 6441, 6443, 6445 et 6442G.
Remarque:
- Retenir la broche, max. 6 kg
- Desserrer la vis de blocage
- Tourner la bague de verrouillage pour desserrer la broche
- Régler la hauteur
- Tourner la bague de verrouillage pour fixer la broche
- Bloquer la broche avec la vis de blocage
Ne pas modifier le réglage du vérin en charge !
Avantages:
- Filetage M10 sur la face supérieure de la broche pour la fixation des éléments.
- Des hauteurs de serrage importantes sont obtenues grâce à la pose de N° 6442G et 6415.
- Plaque de base avec trous oblongs fermés pour la fixation sur la table de machine.
| N° de commande | 75705 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 320 |
| Hauteur max. [mm] | 450 |
| Force d‘appui max. [kN] | 50 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Vis pour rainures en T, complètes Nr. 81166 Classe de résistance mécanique 8.8, filetage M30, rainure 36 mm, longueur 500 mm
- Vérin à réglage rapide Nr. 75713 Modèle 710, trou de centrage D12 / M10, hauteur 450-710 mm, largeur 190 mm, longueur 220 mm
