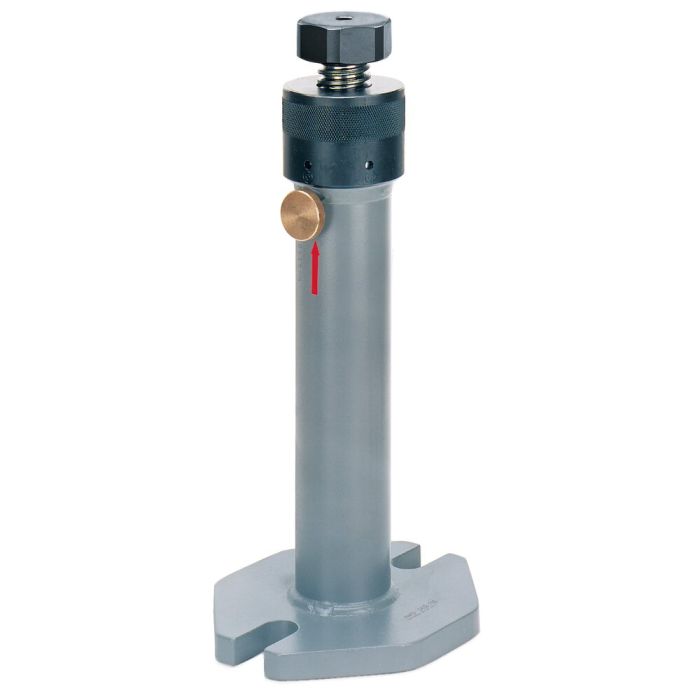

Vérin à réglage rapide
Utilisation:
Ce vérin permet un réglage d’approche rapide et un réglage fin sur toute sa course.
Têtes adaptables : N° 6440, 6441, 6443, 6445 et 6442G.
Remarque:
- Retenir la broche, max. 6 kg
- Desserrer la vis de blocage
- Tourner la bague de verrouillage pour desserrer la broche
- Régler la hauteur
- Tourner la bague de verrouillage pour fixer la broche
- Bloquer la broche avec la vis de blocage
Ne pas modifier le réglage du vérin en charge !
Avantages:
- Filetage M10 sur la face supérieure de la broche pour la fixation des éléments.
- Des hauteurs de serrage importantes sont obtenues grâce à la pose de N° 6442G et 6415.
- Plaque de base avec trous oblongs fermés pour la fixation sur la table de machine.
| N° de commande | 75713 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 450 |
| Hauteur max. [mm] | 710 |
| Force d‘appui max. [kN] | 40 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Vis pour rainures en T, complètes Nr. 81091 Classe de résistance mécanique 8.8, filetage M24, rainure 28 mm, longueur 100 mm
- Vis pour rainures en T, complètes Nr. 81166 Classe de résistance mécanique 8.8, filetage M30, rainure 36 mm, longueur 500 mm
- Vérin Atlas avec contre-écrou Nr. 72587 Modèle 550, trou de centrage Ø12 mm, hauteur 320-500 mm, force de serrage max. 25 kN, largeur 90 mm, longueur 160 mm
- Vérin lourd Nr. 72652 Modèle 750, trou de centrage D12 / M10, hauteur 430-750 mm, largeur 190 mm, longueur 220 mm
