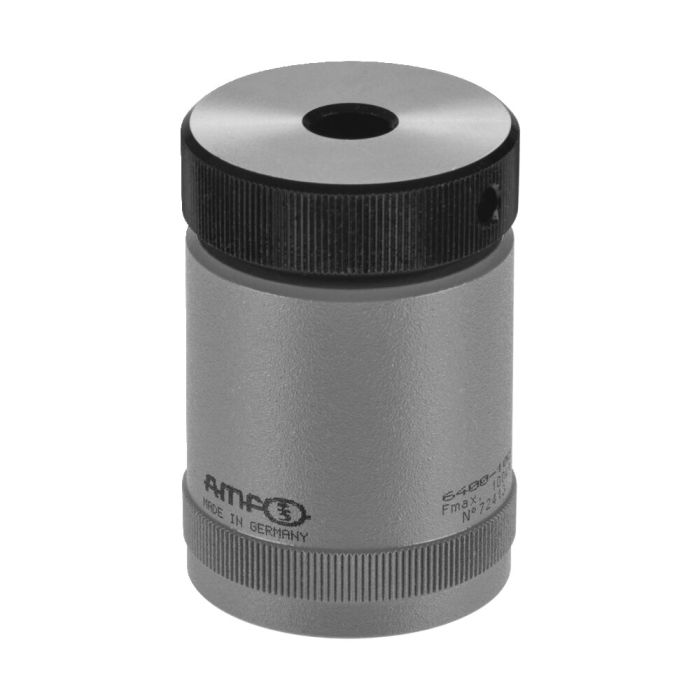

Vérin à tête plate
Utilisation:
Les tailles 52 à 100 conviennent aux brides dont la largeur de fente est comprise entre 14 et 22 mm. Les vérins n° 6430S constituent un bon complément pour les hauteurs de serrage élevées. Les tailles 140 à 300 conviennent aux brides dont la largeur de fente est comprise entre 20 et 40 mm. Les vérins n° 6435S constituent un bon complément pour les hauteurs de serrage élevées. En cas d’utilisation de brides DIN 6315B, 6315C et 6315GN à partir de 26 mm de largeur de fente, nous recommandons, la tête de centrage n° 6443. Les tailles 200 à 300 sont prévues pour la prise en charge de grosses pièces.
Remarque:
Taille 50 sans trou de centrage Ø 12 / M10 mm. Tailles 200, 210 et 300 sans filetage M10. Supports convenables pour tailles de vérin 52 à 280 : n° 6440, 6441, 6442, 6443 et 6445. Le support convenable pour les tailles 52 à 100 est le n° 6442 ou 6442G.
Ne pas modifier le réglage du vérin en charge!
Avantages:
- Conception modulaire des tailles 52, 70 et 100 avec éléments intermédiaires 6400Z possible
- Protection antirouille améliorée, broche brunie
| N° de commande | 72447 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 190 |
| Hauteur max. [mm] | 300 |
| Force d‘appui max. [kN] | 350 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Vérin Atlas avec contre-écrou Nr. 72561 Modèle 200, trou de centrage Ø12 mm, hauteur 140-200 mm, force de serrage max. 60 kN, largeur 75 mm, longueur 110 mm
- Vérin lourd Nr. 72637 Modèle 300, trou de centrage D12 / M10, hauteur 200-300 mm, largeur 190 mm, longueur 220 mm
