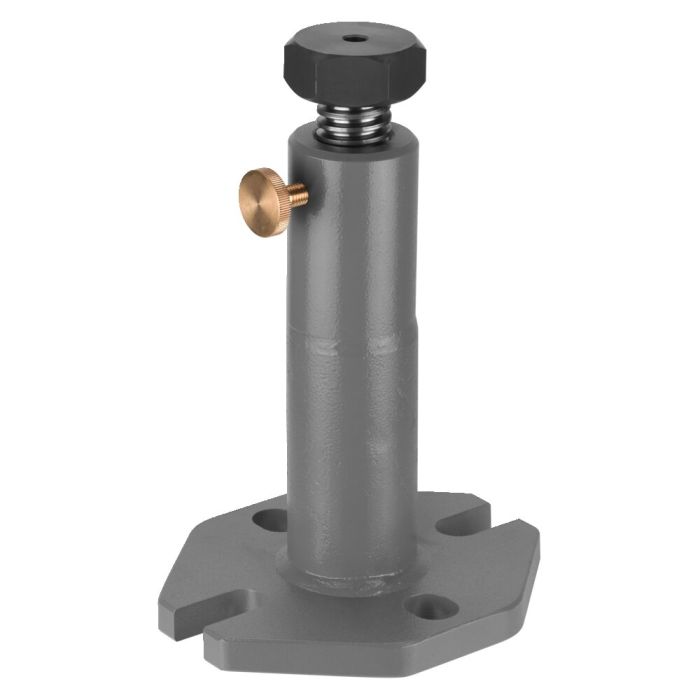

Vérin lourd

Modèle 300, trou de centrage D12 / M10, hauteur 200-300 mm, largeur 190 mm, longueur 220 mm

N° de commande

72637

Variantes de produits

N° de commande	Modèle	H min. [mm]	H max. [mm]	TR	B1	b2	L	SW	F max. [kN]	Poids [kg]
72637	300	200	300	40x7	26	190	220	65	80	8
72645	460	290	470	40x7	26	190	220	65	60	10
72652	750	430	750	40x7	26	190	220	65	50	13
72660	1250	710	1250	40x7	26	190	220	65	40	18

Détails

Remarque:
En cas d’utilisation de brides DIN 6315B, 6315C et 6315GN à partir de 26 mm de largeur de fente, nous recommandons, pour des raisons de sécurité, la tête de centrage N° 6443. Les têtes adaptables pour vérin N° 6435S sont N° 6440, 6441, 6442, 6443, 6445 et 6442G.
Ne pas modifier le réglage du vérin sous charge !

Avantages:
- Filetage M10 sur la face supérieure de la broche pour la fixation des éléments.
- Des hauteurs de serrage importantes sont obtenues grâce à la pose de no 6442G et 6415.
- Plaque de base avec trous oblongs fermés pour la fixation sur la table de machine. Possibilité d'utilisation pour des opérations de bridage en rotation.
