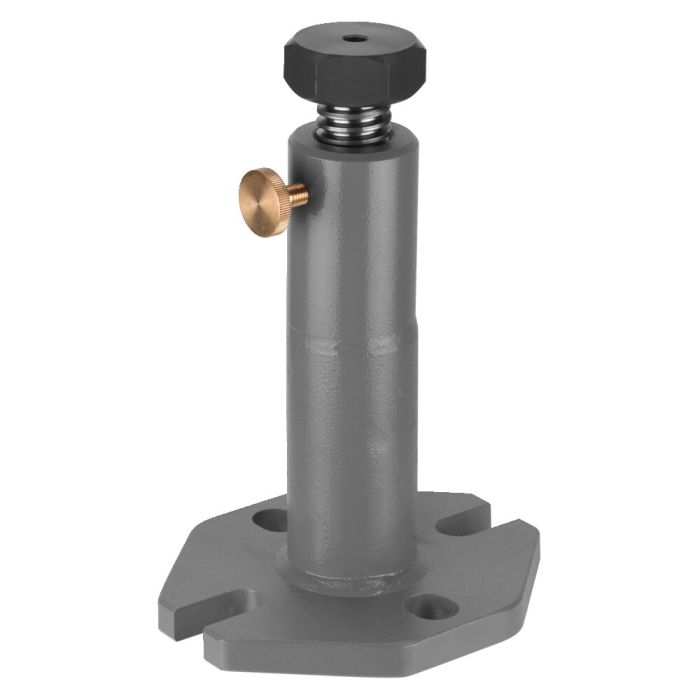

Vérin lourd
Remarque:
En cas d’utilisation de brides DIN 6315B, 6315C et 6315GN à partir de 26 mm de largeur de fente, nous recommandons, pour des raisons de sécurité, la tête de centrage N° 6443. Les têtes adaptables pour vérin N° 6435S sont N° 6440, 6441, 6442, 6443, 6445 et 6442G.
Ne pas modifier le réglage du vérin sous charge !
Avantages:
- Filetage M10 sur la face supérieure de la broche pour la fixation des éléments.
- Des hauteurs de serrage importantes sont obtenues grâce à la pose de no 6442G et 6415.
- Plaque de base avec trous oblongs fermés pour la fixation sur la table de machine. Possibilité d'utilisation pour des opérations de bridage en rotation.
| N° de commande | 72645 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 290 |
| Hauteur max. [mm] | 470 |
| Force d‘appui max. [kN] | 60 |
