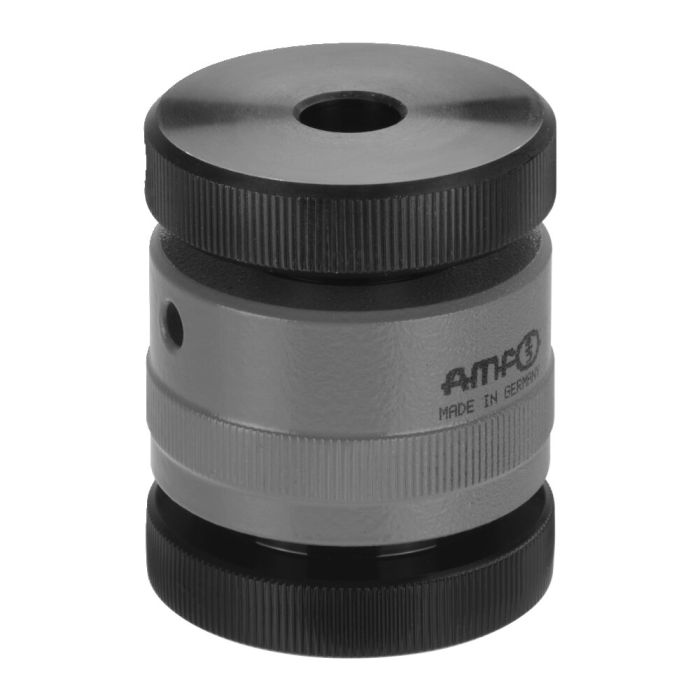

Vérin à tête plate et base magnétique
Remarque:
Les vérins AMF à base magnétique sont conçus pour un usage en positions horizontale et verticale. Les aimants permanents permettent de positionner des pièces verticalement avec une exactitude répétitive. Les vérins s'adaptent aux brides présentant une largeur de fente d'env. 14-22 mm. En cas d’utilisation de brides DIN 6315B, 6315C et 6315GN à partir de 26 mm de largeur de fente, nous recommandons, pour des raisons de sécurité, la tête de centrage N° 6443.
Têtes adaptables: N° 6440, 6441, 6442, 6443 et 6445.
Sous-construction adaptable avec base magnétique démontée: N° 6442G.
Ne pas modifier le réglage du vérin sous charge !
Avantages:
Protection antirouille améliorée, broche brunie
| N° de commande | 73361 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 60 |
| Hauteur max. [mm] | 80 |
| Force d‘appui max. [kN] | 100 |
| Caractéristiques spéciales | Avec base magnétique |
