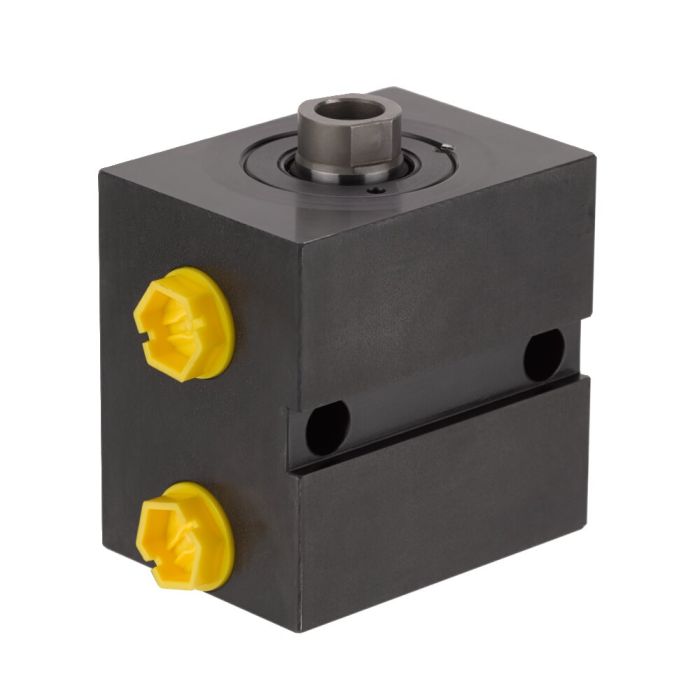

Vérin-bloc
Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Joint double et joint racleur sur la tige de piston. Tige de piston avec taraudage. Alimentation hydraulique par raccord fileté.
Caractéristiques:
Montage universel sur les dispositifs grâce aux alésages de fixation. Chaque taille de vérin est disponible avec trois courses différentes.
Remarque:
Vitesse maximale de déplacement 0,5 m/s.
Les vérins blocs sont équipés d’une rainure pour ressort d’ajustage. À des pressions de service supérieures à 160 bars, les vérins doivent être soutenus via la rainure transversale ou par le fond
des vérins. Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation. Dimensions non tolérées selon DIN ISO 2768 moyennes.
Sur demande:
Dimensions spéciales sur demande.
| N° de commande | 62091 |
|---|---|
| Force de serrage max. [kN] | 10 |
| Pression de service max. [bar] | 500 |
| Type de commande | Double effet |
| Course [mm] | 50 |
