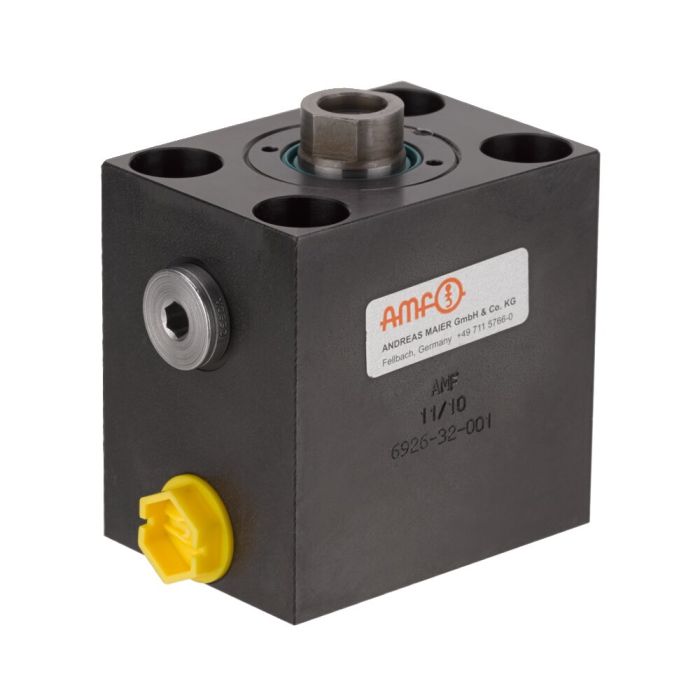

Vérin-bloc
Description:
Corps de vérin en acier, bruni. Piston et tige de piston en acier traité et rectifié. Joint racleur sur la tige de piston. Tige de piston avec taraudage. Alimentation hydraulique par raccord fileté.
Caractéristiques:
Possibilités de montage universel grâce aux trous de fixation. Chaque grandeur de vérin est disponible avec course courte ou longue.
Remarque:
Vitesse maximale de déplacement 0,5 m/s.
Avec les vérins à simple effet, du liquide risque d’être aspiré. Dans ce cas, l’aération doit être posée dans une zone propre et abritée via une conduite de raccordement. Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.
Dimensions non tolérées selon DIN ISO 2768 moyennes.
Sur demande:
Dimensions spéciales sur demande.
| N° de commande | 63453 |
|---|---|
| Force de serrage max. [kN] | 98 |
| Pression de service max. [bar] | 500 |
| Type de commande | Simple effet |
| Course [mm] | 12 |
