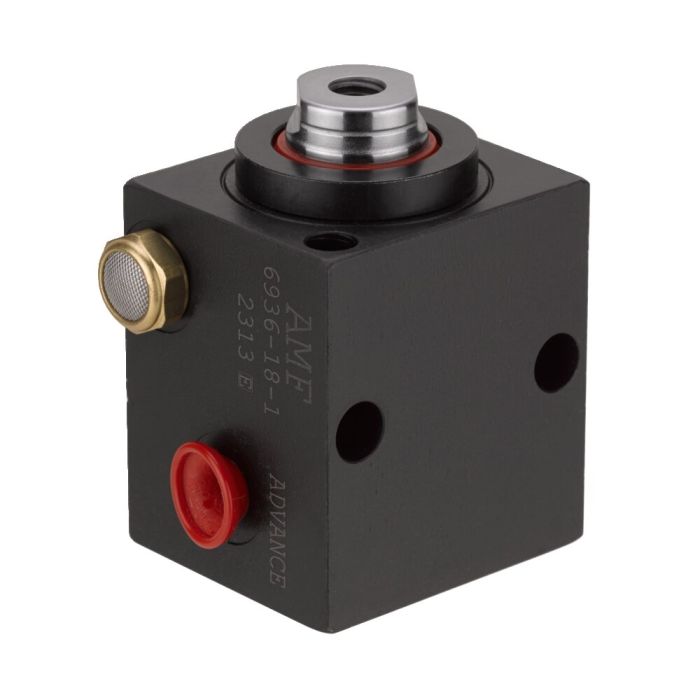

Vérin-bloc

Pression de service max. 350 bar, force de serrage max. 10,1 kN, course max. 19 mm, à simple effet

N° de commande

68049

Variantes de produits

N° de commande	N° d'article	Force de poussée à 100 bars [kN]	Force de poussée à 350 bars [kN]	Course B [mm]	Vol. [cm³]	Surface active de piston [cm²]	Poids [g]
68023	6936-10-1	2,88	10,1	6,5	1,9	2,9	463
68049	6936-10-2	2,88	10,1	19,0	5,7	2,9	653
68056	6936-18-1	5,08	17,8	12,5	6,5	5,1	880
68072	6936-18-2	5,08	17,8	25,5	13,0	5,1	1061
68098	6936-18-3	5,08	17,8	51,0	26,0	5,1	1442
68114	6936-40-1	11,40	39,9	12,5	14,5	11,4	1270
68130	6936-40-2	11,40	39,9	25,5	29,0	11,4	1506

Détails

Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté.

Utilisation:
Montage universel pour outillages avec trous de fixation. Elément universel pour le serrage, le blocage, le rivetage.

Caractéristiques:
Différentes courses disponibles pour chaque taille. Chaque modèle est équipé de trous de fixation parallèles et perpendiculaires. Tige de piston taraudée, pour permettre la fixation de divers embouts.

Remarque:
Lors de l'utilisation de vérins à simple effet, du liquide risque d’être aspiré. Dans ce cas, l'aération de la conduite de raccordement doit être posée dans une zone propre et abritée. Lors de la mise en service, veiller à une purge parfaite. Sous des pressions supérieures à 100 bars les vérins doivent être calés à l'arrière au moyen du trou transversal lors de la fixation. Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.

Spécifications techniques

Plus d’information
N° de commande	68049
Force de serrage max. [kN]	10.1
Pression de service max. [bar]	350
Type de commande	Simple effet
Course [mm]	19

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Vérin-bloc Nr. 68023 Pression de service max. 350 bar, force de serrage max. 10,1 kN, course max. 6,5 mm, à simple effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Vérin-bloc Nr. 68155 Pression de service max. 350 bar, force de serrage max. 10,1 kN, course max. 6,5 mm, à double effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Vérin-bloc Nr. 68171 Pression de service max. 350 bar, force de serrage max. 10,1 kN, course max. 19 mm, à double effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	C	D	ØE	F	G	Øh	J	k	L	m	N	P	ØQ	S	SW	T	V	W	X x profondeur	ØY	Z	AA	AB	AC
68023	60	46,5	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	28	9,5	-
68049	79	66	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	47	9,5	-
68056	71	57	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	28,5	8	14,5
68072	84	69,5	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	41	8	14,5
68098	112,5	98,5	8	9	41	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	70	8	14,5
68114	73	57	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	28,5	8	17,5
68130	86	69,5	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	41	8	17,5
