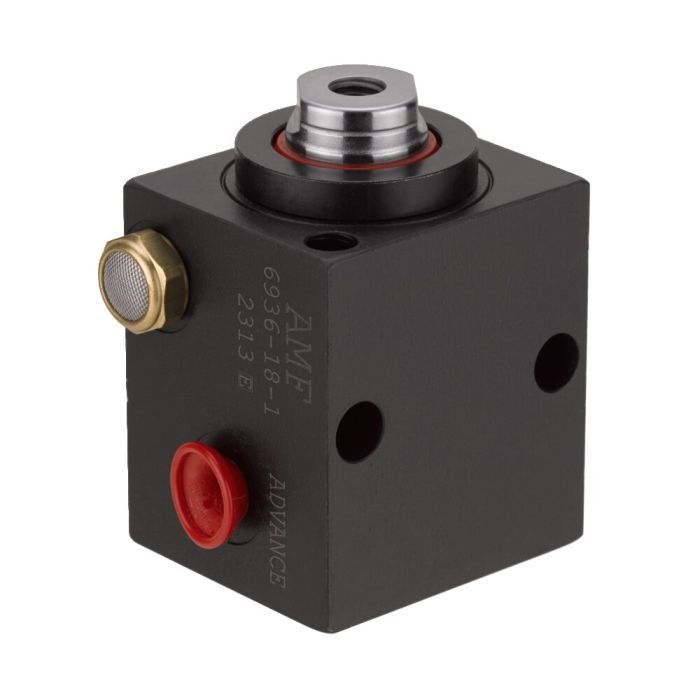

Vérin-bloc
Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté.
Utilisation:
Montage universel pour outillages avec trous de fixation. Elément universel pour le serrage, le blocage, le rivetage.
Caractéristiques:
Différentes courses disponibles pour chaque taille. Chaque modèle est équipé de trous de fixation parallèles et perpendiculaires. Tige de piston taraudée, pour permettre la fixation de divers embouts.
Remarque:
Lors de l'utilisation de vérins à simple effet, du liquide risque d’être aspiré. Dans ce cas, l'aération de la conduite de raccordement doit être posée dans une zone propre et abritée. Lors de la mise en service, veiller à une purge parfaite. Sous des pressions supérieures à 100 bars les vérins doivent être calés à l'arrière au moyen du trou transversal lors de la fixation. Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.
| N° de commande | 68098 |
|---|---|
| Force de serrage max. [kN] | 17.8 |
| Pression de service max. [bar] | 350 |
| Type de commande | Simple effet |
| Course [mm] | 51 |
